Přepážkové ostnaté kování

Shenchi představuje vysoce kvalitní přepážkové ostnaté fitinky, speciálně navržené pro vedení hadic skrz panely zařízení a zároveň poskytují spolehlivé těsnění. Tyto armatury jsou vyrobeny z mosazi, nerezové oceli SUS304 a SUS316L a nabízejí silnou odolnost proti korozi a jsou vhodné pro širokou škálu pracovních podmínek.

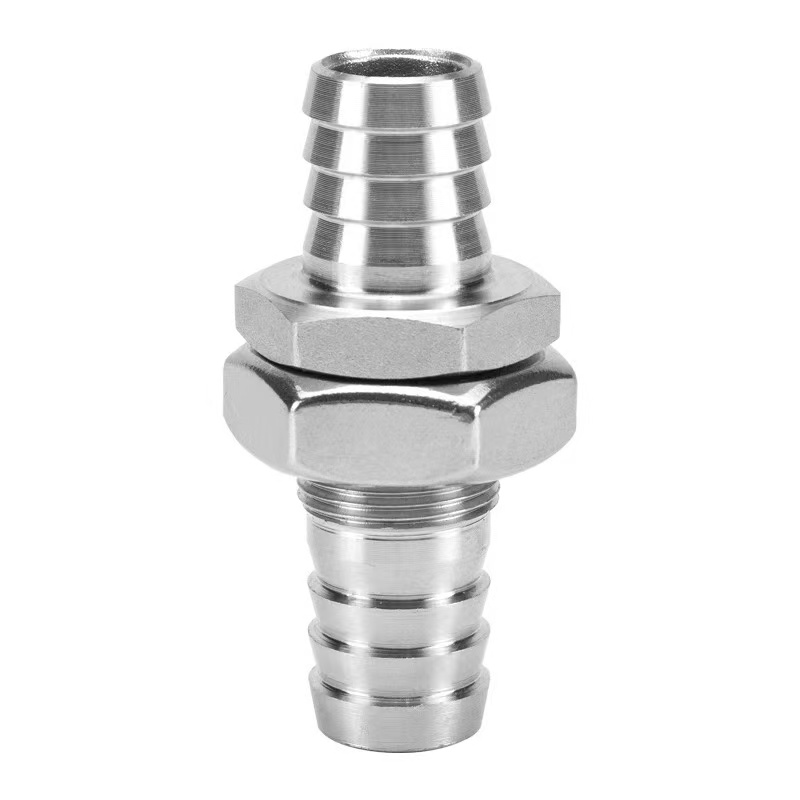

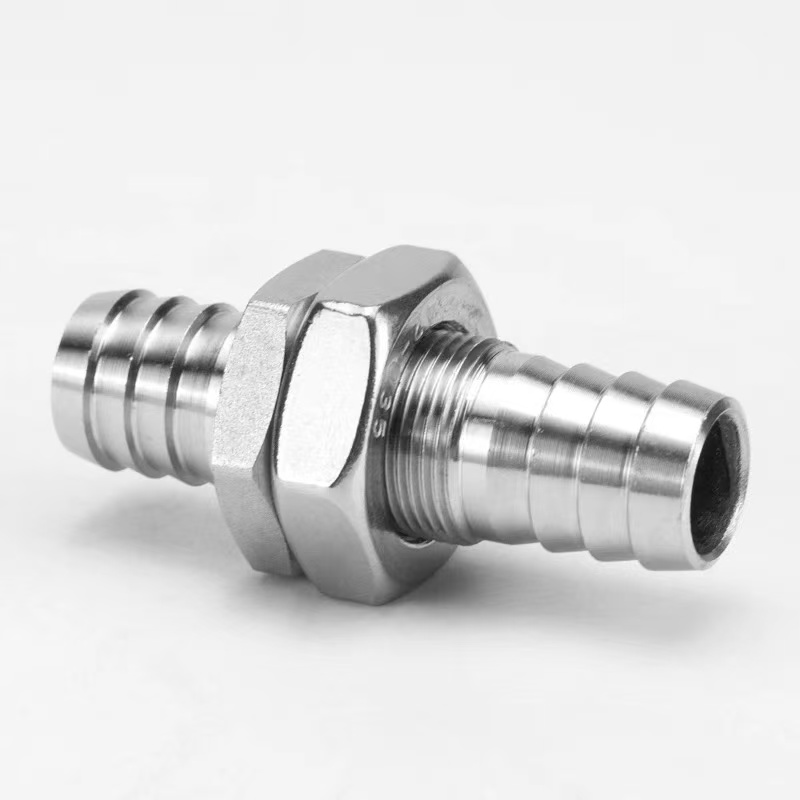

Struktura produktu

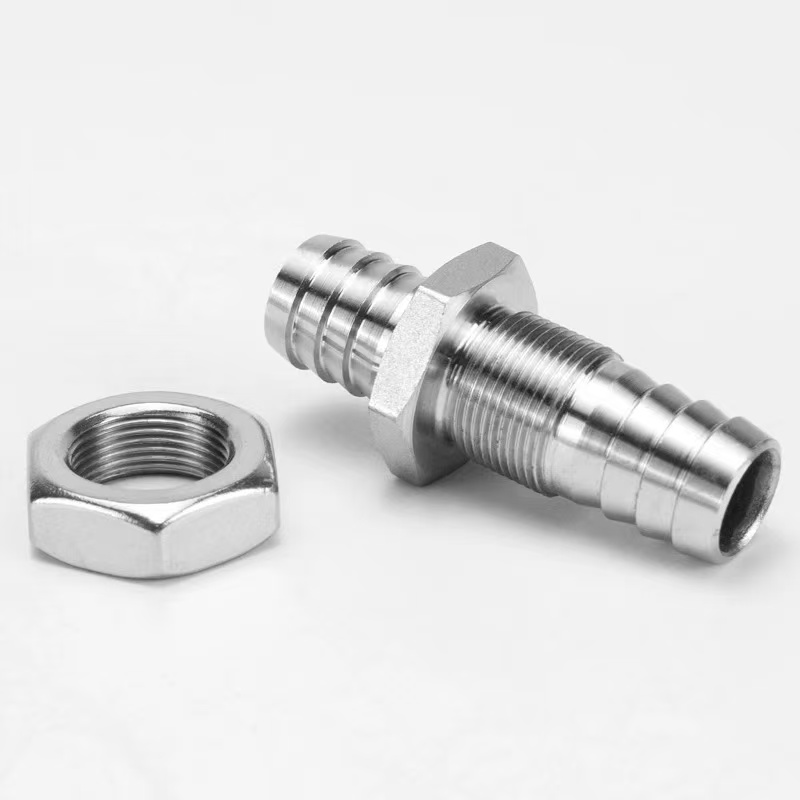

Struktura přepážkového ostnatého fitingu zahrnuje přepážkové závity, pojistnou matici a ostnaté hadicové spoje. Při instalaci je zapotřebí pouze otvor v panelu; utažením matice se dokončí proces upevnění a těsnění.

Ostnatý konec má protiskluzovou drážku, která zajišťuje bezpečné spojení při použití s ​​hadicovou svorkou. Tyto armatury jsou široce používány v ovládacích skříních, zařízeních na úpravu vody, lékařských nástrojích a dalších příbuzných oborech.

Specifikace produktu

Strukturální výhody

Přepážková armatura s ozubem je potrubní armatura speciálně navržená pro vedení hadic skrz panely zařízení, kryty nebo přepážky a zároveň poskytuje pevné těsnění. Jeho hlavní struktura zahrnuje přepážkovou závitovou část, pojistnou matici, těsnicí těsnění a ostnaté připojení hadice. Při montáži je na panelu potřeba udělat pouze otvor odpovídajícího průměru. Závitová část armatury prochází otvorem a matice se utahuje z opačné strany, aby se dokončil proces upevnění a těsnění.

1. Upevnění přepážky:Délka závitového úseku je přizpůsobena běžným tloušťkám panelů. Jakmile je pojistná matice utažena, vytvoří pevnou fixaci s panelem a zajistí, že kování zůstane bezpečné i při vnějších tažných silách.

2. Připojení ostnaté hadice:Jedna nebo obě strany panelu mají ostnaté kuželové zuby pro vložení hadice a vytvoření utěsněného spojení s hadicovou svorkou. Ostnatý konec má dvojitou protiskluzovou drážku, která nabízí výrazně vyšší odolnost proti vytažení než běžné kování.

3. Těsnicí systém:Na obou stranách panelu jsou pryžová těsnění nebo O-kroužky. Když je matice utažena, těsnění se stlačí, čímž se dosáhne vodotěsného a prachotěsného utěsnění otvoru panelu s krytím až IP65 nebo vyšším.

Způsob instalace

Odolné ostnaté armatury Shenchi se snadno instalují. Bezpečného a utěsněného spojení lze dosáhnout v pouhých šesti krocích:

Krok 1: Příprava otvoru v panelu

Vytvořte odpovídající kulatý otvor na panelu podle vnějšího průměru závitové části. Ujistěte se, že okraj otvoru je hladký a bez otřepů, aby nedošlo k poškození těsnění.

Krok 2: Nainstalujte těsnění

Nasuňte přiložené těsnění EPDM na závitovou část a přitlačte jej k základně armatury. Pokud je požadováno těsnění na obou stranách panelu, umístěte na každou stranu jedno těsnění.

Krok 3: Vložte skrz panel

Vložte závitovou část do otvoru z jedné strany panelu a ujistěte se, že se základna armatury dotýkala panelu s těsnícím těsněním mezi nimi.

Krok 4: Utáhněte pojistnou matici

Našroubujte pojistnou matici na závitovou část z opačné strany panelu a postupně ji utahujte klíčem. Doporučený utahovací moment: 5–8 N·m pro mosazné materiály a 8–12 N·m pro nerezovou ocel. Během utahování udržujte tělo tvarovky nehybné.

Krok 5: Připojte hadici

Vyberte specifikaci, kde je vnější průměr hrotu o 0,5–1 mm větší než vnitřní průměr hadice. Zasuňte hadici svisle na ostnatý konec, dokud nedosáhne základny. Pro vysokotlaké aplikace použijte hadicovou sponu z nerezové oceli a upevněte ji mezi druhý a třetí hrot.

Krok 6: Test integrity těsnění

Proveďte zkoušku statickým tlakem při 1,5násobku pracovního tlaku. Pokud nedojde k úniku po dobu tří minut, instalace je kvalifikovaná.
