Koleno s vnitřním závitem 90 stupňů

Jako profesionální výrobce v Číně je 90stupňová tvarovka kolena Shenchi s vnitřním závitem navržena speciálně pro usnadnění přechodu mezi tuhými závitovými trubkami a flexibilními hadicemi, což umožňuje 90stupňovou směrovou změnu v uspořádání potrubí.

Jeho konec s vnitřním závitem lze bezpečně našroubovat na vodovodní baterie, armatury s vnitřním závitem nebo kovové trubky, což zajišťuje nepropustné těsnění v rámci pevného potrubního systému.

Ozubený konec je určen k vložení přímo do vnitřního otvoru pryžových hadic, opletených hadic nebo PVC ohebných hadic; vroubkovaná struktura povrchu svírá vnitřní stěnu hadice a vytváří bezpečné, tlakově odolné a protiskluzové těsnění při upevnění hadicovou svorkou nebo jubilejní sponou.



Tato konstrukce eliminuje potřebu navlékání na konec hadice nebo použití složitých nástrojů, čímž výrazně zvyšuje efektivitu instalace pro různá připojení zařízení (jako jsou vodovodní baterie praček, zahradní hadice a rozhraní průmyslových zařízení). Tento produkt je odolný proti korozi a je schopen odolat vysokému tlaku a je široce použitelný v obytných, komerčních a průmyslových zařízeních pro systémy zásobování vodou z pevných až pružných hadic.

Specifikace produktu

Název produktu: Koleno s vnitřním závitem 90 stupňů	Specifikace: (1/8"–4") DN6–DN100
Jmenovitý tlak: PN16	Materiál těla: mosaz, SUS304, SUS316L
Normy: ANSI, BS, DIN, ISO, JIS	Závity: NPT, BSP, BSPT, DIN atd.
Vnitřní kovový materiál: mosaz, SUS304, SUS316L	Střední teplota: Vysoká, Nízká, Střední, Okolní
Typ operace: Manuální	Těsnění: EPDM
Typ připojení: Závitový / hadicový trn	Vhodná média: voda, vzduch, plyn, olej, kapaliny atd.
Místo původu: Čína	Vzorky: Udělejte vzorky zdarma



Koleno s vnitřním závitem Shenchi 90° je specializovaný komponent navržený tak, aby profesionálně usnadnil přechod mezi tuhou a ohebnou hadicí. Je k dispozici v konfiguraci s vnitřním i vnějším závitem a splňuje různé požadavky na připojení:

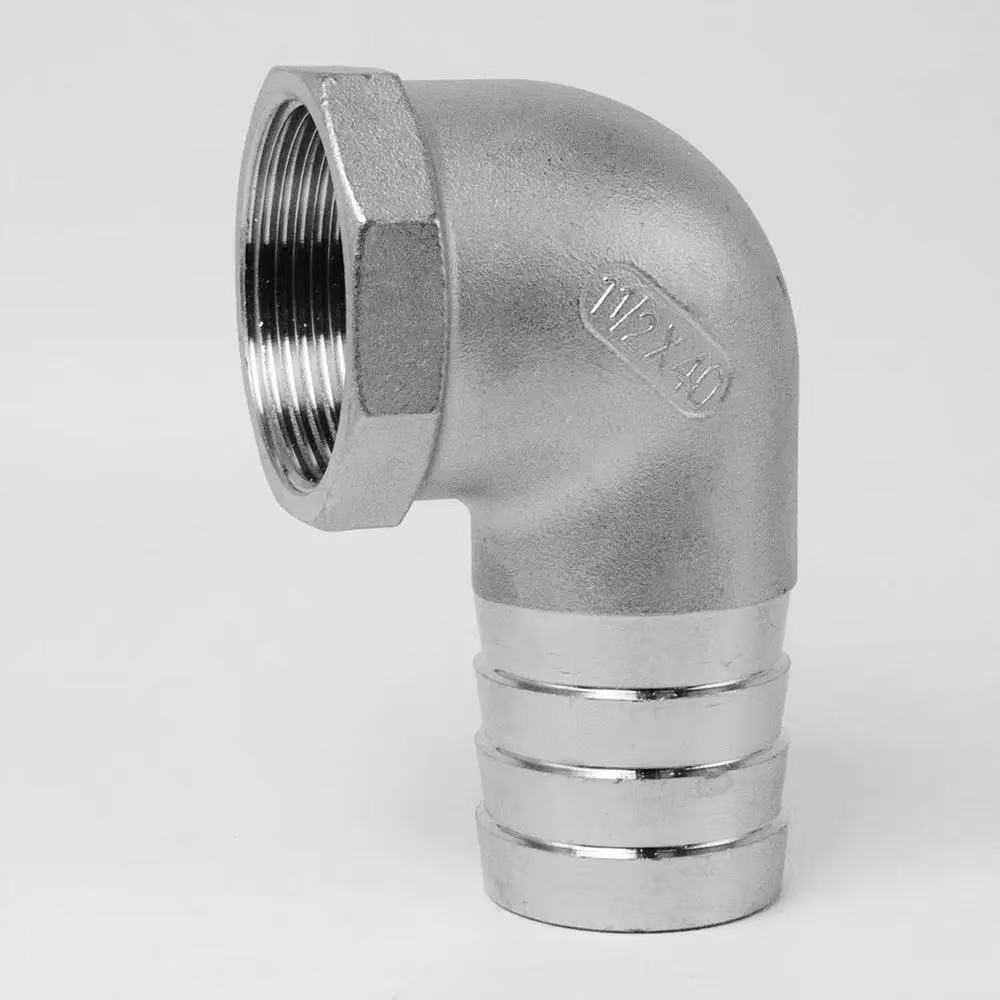

Koleno s vnitřním závitem 90 stupňů:Obsahuje na jednom konci vnitřní závit a na druhém hadicovou armaturu s ostnatým závitem, která je určena pro připojení k součástem s vnějším závitem.

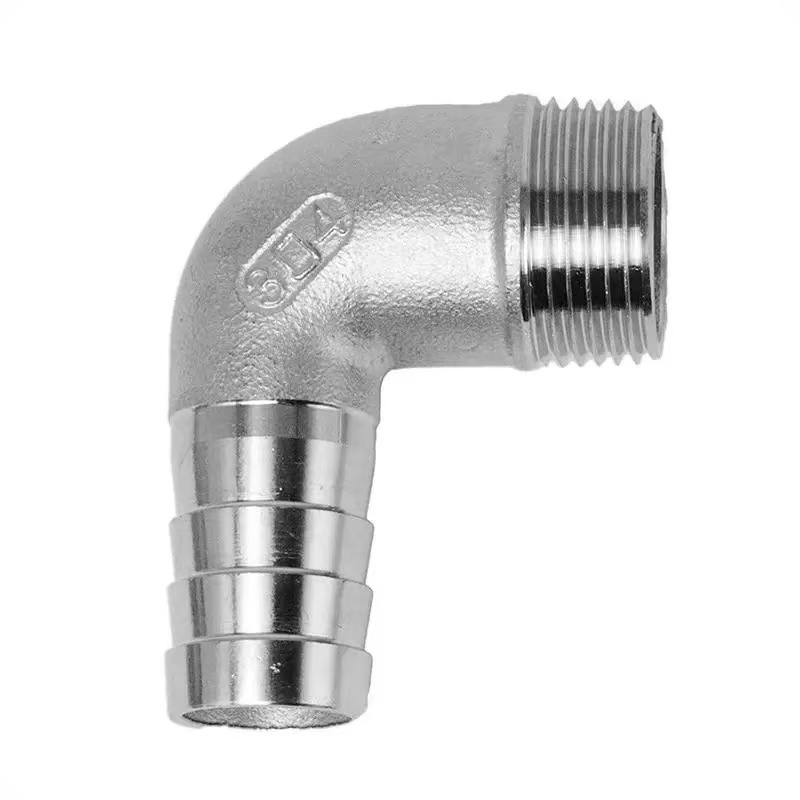

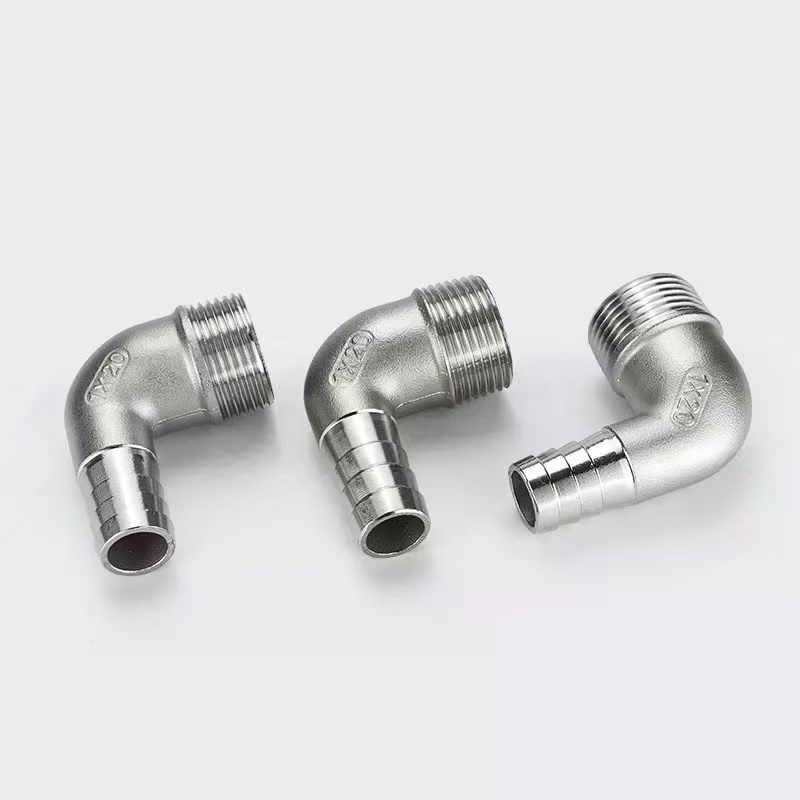

Koleno s vnějším závitem 90 stupňů:Má vnější závit na jednom konci a ostnatou hadicovou armaturu na druhém konci, určenou pro připojení ke komponentům s vnitřním závitem.



Jako specializovaný vývozce 90stupňových závitových loktů rozšiřuje Shenchi vynikající řemeslné zpracování ztělesněné v tomto ostnatém lokti na celou svou produktovou řadu. Nabízíme uživatelům po celém světě výběr vysoce kvalitních 90stupňových ostnatých loktů se závitem – spolu s doplňkovým příslušenstvím – za dostupné ceny.



Klíčové výhody výkonu

1. Asymetrický design se dvěma konci: Závitový konec vyhovuje mezinárodním normám a zajišťuje těsné utěsnění při připojení ke kovovým potrubním armaturám. Ostnatý konec obsahuje několik prstencových ostnů, které poskytují bezpečné uchopení po vložení do flexibilní hadice; při zajištění hadicovou svorkou nabízí výjimečnou odolnost proti vytahovacím silám. Tento produkt je vyráběn za použití stejných přísných procesních norem, což zajišťuje konzistentní kvalitu v celé naší produktové řadě.



2. Optimalizace dynamiky tekutin: 90stupňové koleno se vyznačuje konstrukcí průtokového kanálu s velkým poloměrem, která minimalizuje průtokový odpor a snižuje tlakovou ztrátu, což vede k vyšší účinnosti přenosu tekutiny.



3. Odolná konstrukce: Hlavní tělo je vyrobeno z vysoce kvalitní nerezové oceli s povrchovou úpravou odolnou proti korozi. Nabízí vynikající odolnost proti povětrnostním vlivům a je vhodný pro použití s ​​vodou, olejem a mírně korozivními médii.



4. Všestranné použití: S rozsahem provozních teplot -20°C až 110°C a maximálním jmenovitým tlakem 2,5 MPa si armatura zachovává spolehlivé utěsnění i v prostředích vystavených střídavým horkým a studeným cyklům.



5. Snadná instalace: Ostnatý konec nevyžaduje závitování; instalace je dokončena jednoduše vložením hadice a utažením hadicové spony, což výrazně šetří náklady na práci i čas.





Pokyny pro údržbu

1. Kontrola před instalací: Ověřte, zda jsou závity neporušené, zuby ostnů hadice nepoškozené a vnitřní průměr hadice odpovídá velikosti fitinky ostnu.



2. Správná instalace: U konce se závitem omotejte závity těsnicí páskou před zašroubováním tvarovky na místo. U ostnatého konce posuňte hadici úplně dolů k základně ostnu a pevně ji zajistěte pomocí hadicové svorky z nerezové oceli umístěné nad ostnatými zuby. Postup instalace je stejný pro koleno s 90stupňovým vnitřním závitem i koleno s 90stupňovým vnitřním závitem, což zajišťuje jednoduchý a konzistentní proces.



3. Periodická kontrola: Provádějte kontroly každých šest měsíců, abyste zkontrolovali těsnost v místech připojení, ověřili, že spony hadic zůstaly utažené, a hledejte jakékoli známky koroze na závitových koncích.



4. Odstraňování závad: V případě netěsnosti nejprve zkontrolujte těsnost hadicové spony. Pokud netěsnost pochází ze závitového spojení, přelepte závity těsnicí páskou nebo vyměňte fitink.



Podpora přizpůsobení

Shenchi nabízí komplexní služby přizpůsobení ODM/OEM. U našich 90stupňových kolen s vnitřním závitem a 90stupňových kolen s vnějším závitem můžeme upravit specifikace, materiály a povrchové úpravy tak, aby vyhovovaly vašim specifickým požadavkům. Poskytujeme kompletní řešení na jednom místě – od počátečního návrhu až po hromadnou výrobu – abychom uspokojili různorodé potřeby naší globální klientely.
