Koleno s vnějším závitem 45 stupňů

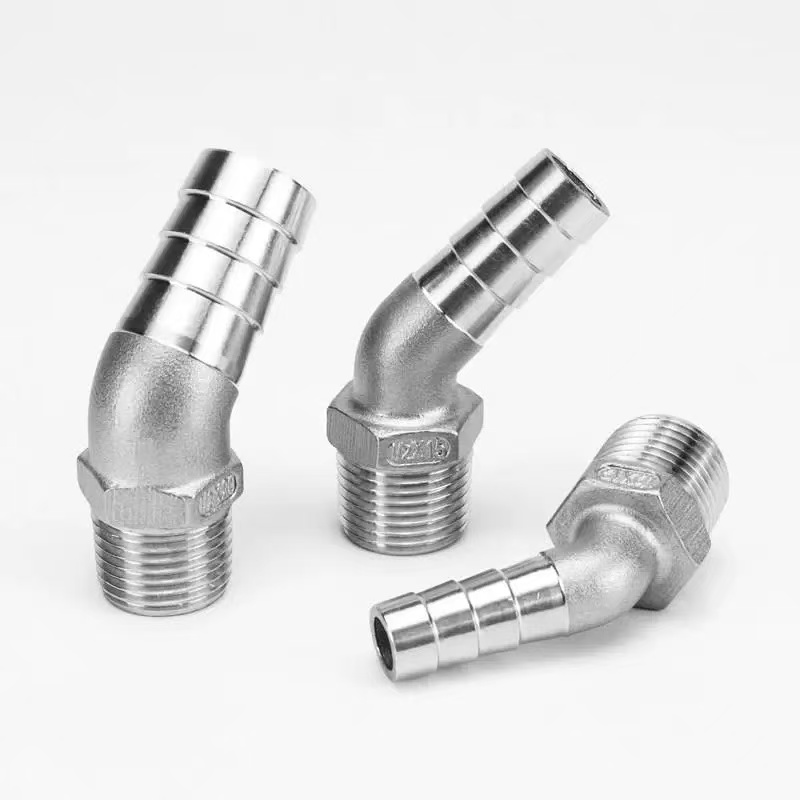

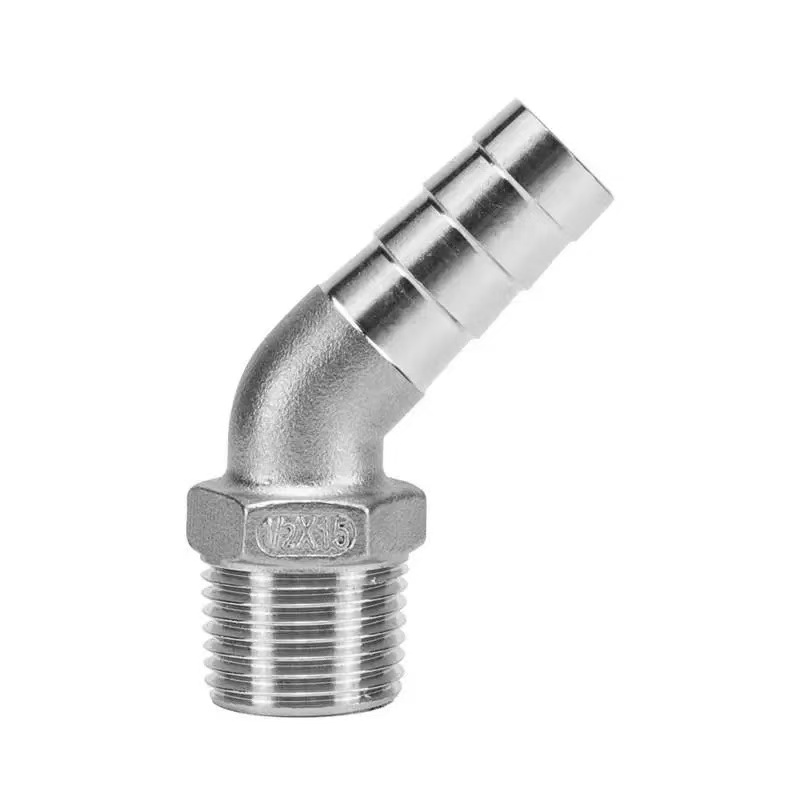

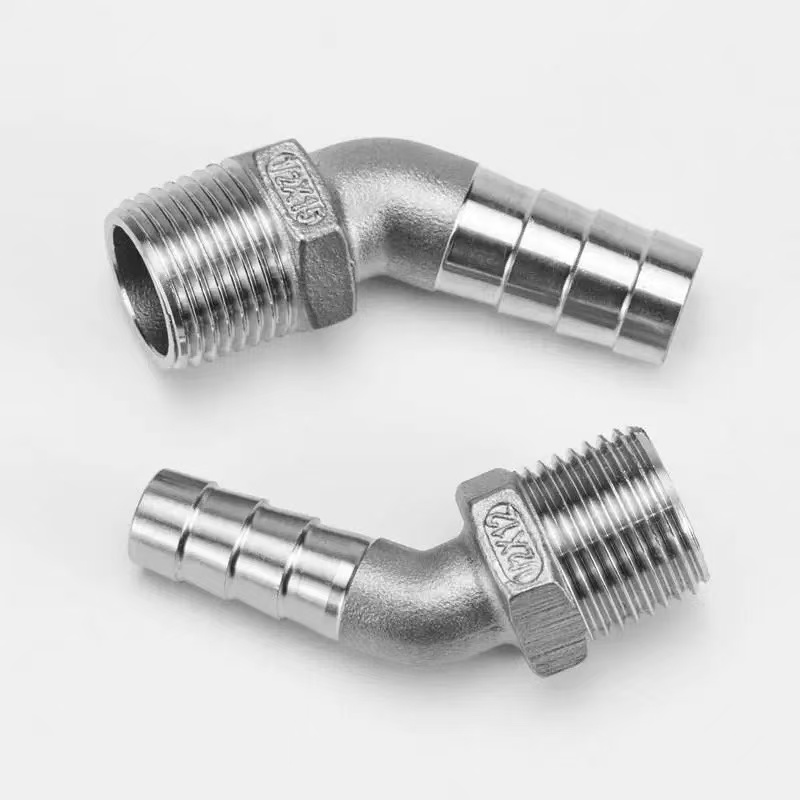

45stupňová šestihranná armatura s vnějším závitem od společnosti Shenchi Factory je speciálně navržena pro aplikace vyžadující plynulou změnu směru o 45 stupňů při přechodu z pevného potrubí na flexibilní hadice. Jeho vnější závitový konec se pevně zašroubuje do odpovídajícího fitinku s vnitřním závitem, což zajišťuje nepropustné těsnění v rámci kovového potrubního systému. Ostnatý konec hadice, jakmile je vložen do ohebné hadice, využívá řadu opačně zahnutých ostnů k pevnému uchycení vnitřní stěny hadice; při zajištění hadicovou sponou se vytvoří robustní protiskluzové spojení. Konstrukce pod úhlem 45 stupňů snižuje odpor proudění kapaliny ve srovnání se standardními 90stupňovými koleny, takže je ideální pro potrubní systémy, kde je kritickým požadavkem minimalizace tlakových ztrát. Navíc šestihranné tělo umístěné ve středu kování usnadňuje snadný přístup k nástroji a umožňuje rychlou a efektivní instalaci.

Specifikace produktu

Závitové / ostnaté připojení

Šestihranná armatura Shenchi s vnějším závitem 45° je vybavena designem s dvojitým rozhraním, který umožňuje spolehlivý přechod mezi pevnou hadicí a flexibilními hadicemi:

Konec s vnějším závitem: Precizně opracované vnější závity přísně dodržují mezinárodní standardy (dostupné možnosti BSPT/NPT). Vyznačují se mimořádnou pravidelností závitu a při utahování proti armaturám, ventilům nebo zařízením s vnitřním závitem tvoří těsnění kov na kov, což zajišťuje spolehlivé utěsnění bez potřeby nadměrného utahovacího momentu. Povrchy závitů jsou hladké a bez otřepů, což zabraňuje poškození protilehlých závitů během instalace.

Ostnatý konec: Tento konec se vyznačuje vícekroužkovou ostnatou strukturou s optimalizovanými úhly a hloubkami zubů. Jakmile je ohebná hadice vložena, hroty se zapustí do vnitřní stěny hadice a vytvoří vícebodové mechanické uchopení. Při zajištění nerezovou hadicovou sponou dosahuje sestava odolnosti proti vytažení přesahující 50 kg. Ostnatý konec je k dispozici v široké škále velikostí, kompatibilní s různými flexibilními hadicemi o vnitřním průměru od 3 mm do 25 mm.

Hodnocení tlaku

Šestiúhelníkové koleno s vnějším závitem Shenchi 45 stupňů nabízí definované tlaky, které splňují požadavky různých provozních podmínek:

Standardní tlak: 1,6 MPa – vhodný pro velkou většinu obytných, komerčních a lehkých průmyslových aplikací, jako jsou systémy zásobování vodou, zemědělské zavlažování a všeobecné průmyslové chladicí vodní systémy.

Vysokotlaká varianta: Řada 316L z nerezové oceli je dimenzována až do 2,5 MPa – vhodná pro aplikace s vyššími tlakovými nároky, jako jsou hydraulické systémy a vysokotlaká čisticí zařízení.

Zajištění testování: Každá šarže těchto v Číně vyrobených 45stupňových šestihranných šroubení s vnějším závitem prochází přísným továrním tlakovým testováním. Zkušební tlak je nastaven na 1,5násobek pracovního tlaku, což zajišťuje dlouhodobý, stabilní a těsný provoz při jmenovitém tlaku.

Křivka teplota-tlak: V rozsahu provozních teplot -20°C až 120°C zůstává jmenovitý tlak konstantní; mimo tento teplotní rozsah musí být povolený pracovní tlak snížen v souladu se standardními směrnicemi.

Interoperabilita a kompatibilita

Shenchi 45stupňové šestihranné koleno s vnějším závitem je navrženo s plným ohledem na požadavky na interoperabilitu a kompatibilitu globálního trhu:

Standardní kompatibilita závitů: K dispozici v různých standardech závitů – včetně BSPT (British Standard Pipe Taper) a NPT (American National Pipe Taper) – pro zajištění kompatibility s potrubními systémy v různých regionech. Zákazníci si mohou vybrat vhodné specifikace závitů na základě svých cílových trhů.

Rozsah velikostí hadicových hrotů: Konec hadicových hrotů obsahuje širokou škálu specifikací vnějších průměrů, pokrývajících velikosti od 1/4 palce do 1 palce (přibližně 6 mm–25 mm). To zajišťuje kompatibilitu s převážnou většinou typů flexibilních hadic, které jsou v současnosti dostupné na trhu, včetně hadic z PVC, pryže, opletu a PU hadic.

Kompatibilita materiálu: Nabízí se ve dvou třídách nerezové oceli – 304 a 316L – pro splnění různých požadavků na kompatibilitu médií. Třída 304 je vhodná pro vodu a mírně korozivní média, zatímco třída 316L je ideální pro použití s ​​oleji, zemním plynem a vysoce korozivním prostředím.

Interoperabilita napříč značkami: Vysoce výkonná 45stupňová šroubení Shenchi s vnějším závitem a šestihranným kolenem, vyrobená v přísném souladu s mezinárodními standardy, jsou plně zaměnitelná s armaturami hlavních domácích a mezinárodních značek, což eliminuje jakékoli obavy týkající se problémů s kompatibilitou.

Proč si vybrat nás?

1. Factory-Direct Pricing

Jako primární výrobce zdrojů společnost Shenchi eliminuje zprostředkovatele, aby zákazníkům nabídla zvýhodněné ceny na naše 45stupňové šestihranné koleno s vnějším závitem. To zajišťuje vynikající hodnotu – poskytuje lepší ceny za ekvivalentní kvalitu nebo vyšší kvalitu za stejný rozpočet.

2. Přísná kontrola kvality

Od okamžiku, kdy suroviny vstoupí do našeho závodu, až do odchodu hotových výrobků, prochází každá v Číně vyrobená tvarovka s 45stupňovým šestihranným vnějším závitem kolene vícestupňovým procesem kontroly. Zavádíme přísné kontroly – včetně spektroskopické analýzy materiálu, měření závitů Go/No-Go a tlakové zkoušky – abychom zaručili absolutní konzistenci produktu.

3. Robustní možnosti přizpůsobení

Shenchi podporuje přizpůsobení ODM i OEM, což nám umožňuje přizpůsobit specifikace, rozměry, normy závitů, třídy materiálů a povrchové úpravy tak, aby vyhovovaly specifickým požadavkům klienta. Poskytujeme komplexní služby na jednom místě – od počátečního návrhu a vývoje formy až po hromadnou výrobu a konečnou dodávku.
