Konektor vodního potrubí Pagoda typu L

Typy produktů

Jako profesionální čínský výrobce konektorů vodních trubek Pagoda typu L nabízí Shenchi dva základní typy produktů:

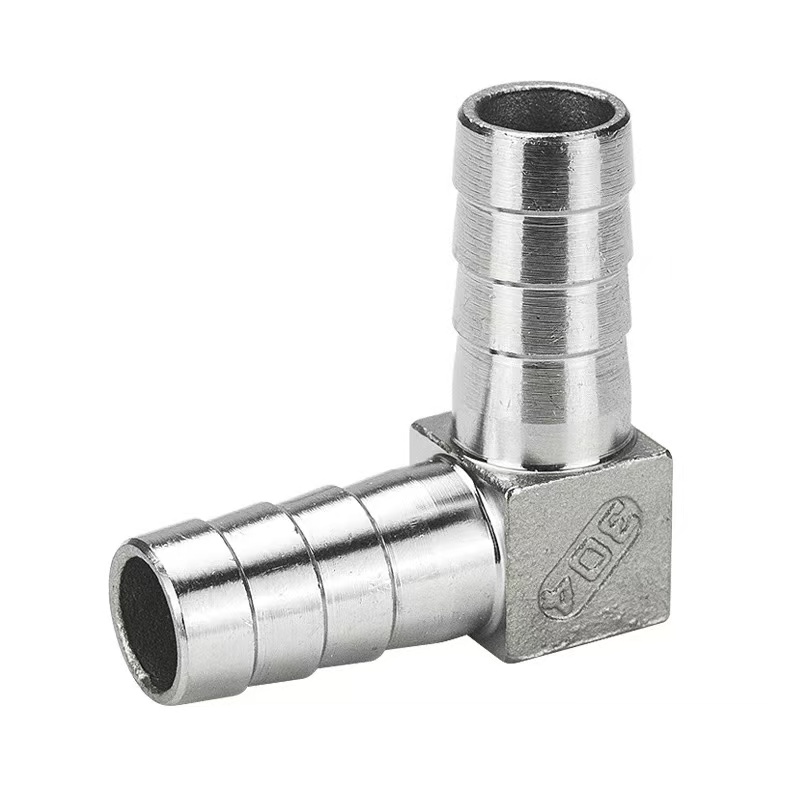

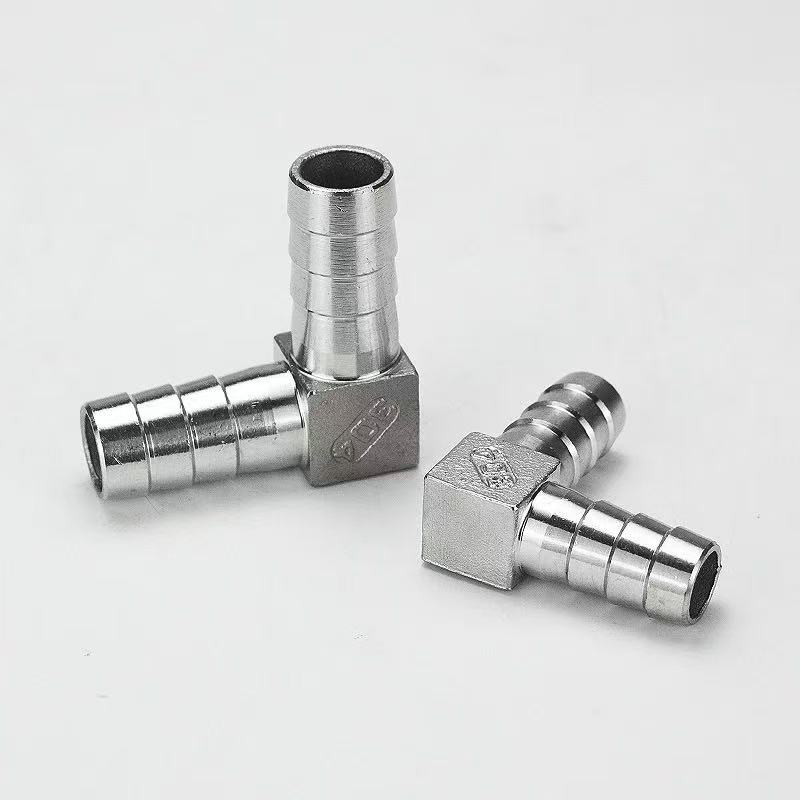

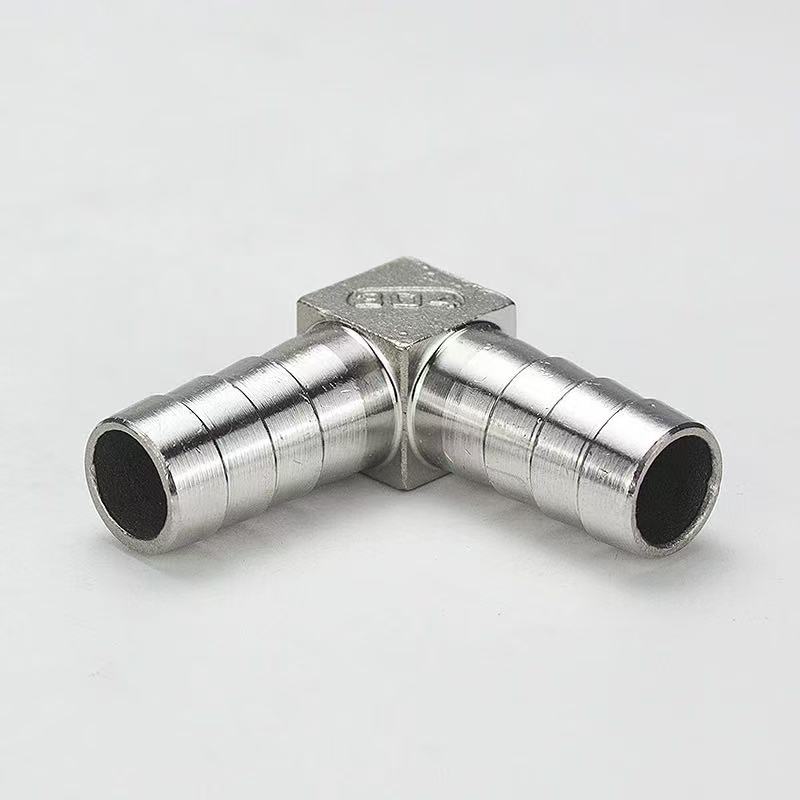

Konektor vodní trubky Pagoda typu L: Oba konce mají strukturu ostnaté pagody, která je navržena pro vytvoření 90stupňového směrového spojení mezi dvěma flexibilními hadicemi.

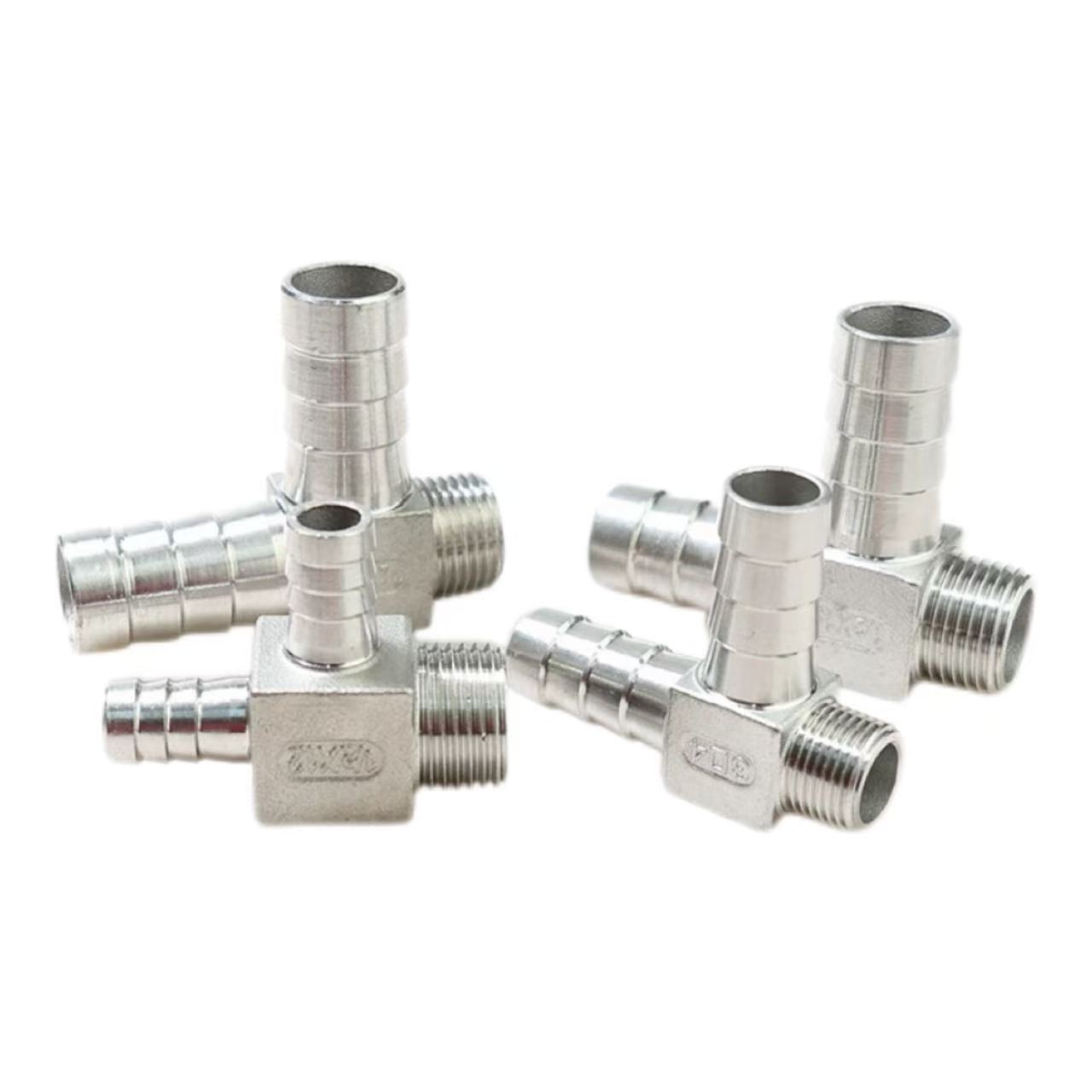

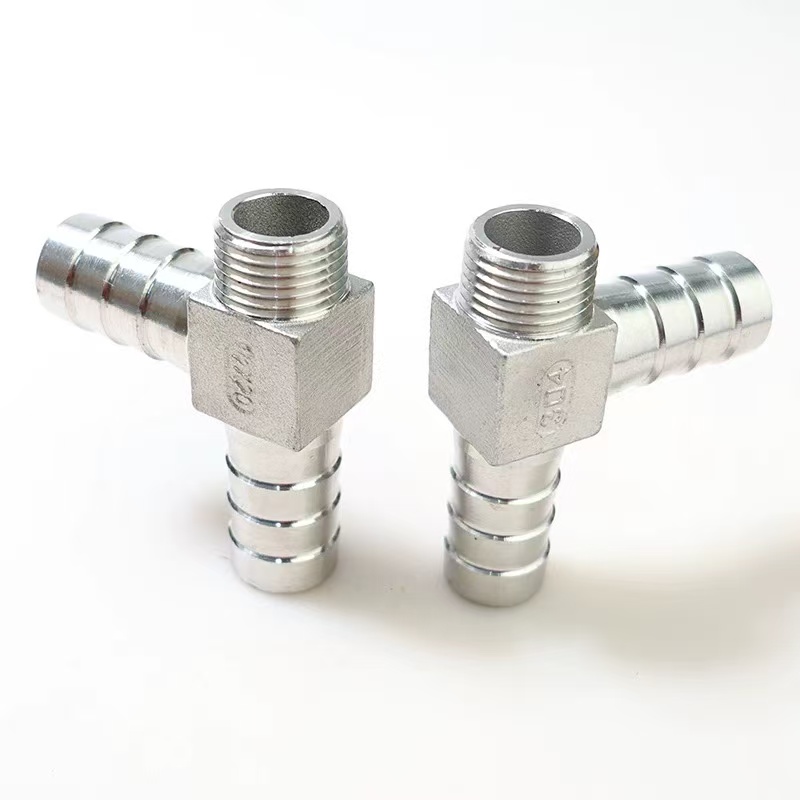

Konektor pagody s vnějším závitem typu L: Jeden konec má ostnatou pagodovou strukturu pro připojení k flexibilní hadici, zatímco druhý konec má vnější (samčí) závity, určené pro vytvoření 90stupňového směrového spojení mezi hadicí a zařízením s vnitřním (samičím) závitovým portem.

Oba typy se vyznačují 90stupňovým úhlem se stejnými specifikacemi pro konce ostnaté pagody. Jsou k dispozici v různých materiálech: nerezová ocel 304, nerezová ocel 316L nebo mosaz. Klíčový rozdíl spočívá ve způsobu připojení: první umožňuje přímé připojení hadice k hadici, zatímco druhý usnadňuje přechodné spojení mezi hadicí a částí zařízení, čímž nabízí flexibilní možnosti výběru pro různé scénáře instalace.

Jaký je rozdíl mezi konektorem vodního potrubí Pagoda typu L a konektorem Pagoda s vnějším závitem typu L?

Rozdíl v jádru: Konektor vodní dýmky Shenchi typu L-Pagoda se vyznačuje rozhraním s dvojitým ostnem (oba konce jsou ostnaté hlavy pagody, určené pro přímé připojení k flexibilním hadicím). Konektor pagody s vnějším závitem typu L má na jednom konci vnější závit a na druhém ostnatou pagodu, určený pro připojení flexibilní hadice k pevné trubce nebo tělu ventilu s vnitřními závity. Shenchi’s vysoce výkonné spojky vodních trubek Pagoda typu L jsou kované z mosazi nebo nerezové oceli 304/316L; jejich 90stupňová pravoúhlá struktura je ideální pro přesměrování potrubí. Konstrukce se dvěma ostny zajišťuje pevné a bezpečné uchopení—zejména při spárování s hadicovými svorkami—aby se zabránilo oddělení a úniku. Tyto armatury nabízejí vynikající odolnost proti tlaku, korozi a stárnutí. Varianta z nerezové oceli 316L je speciálně vhodná pro vysoce korozivní prostředí, jako je prostředí zahrnující mořskou vodu nebo chemické zpracování. Tyto fitinky se snadno instalují a jsou ideální pro nízkotlaké hadicové spoje v instalatérství, pneumatických systémech a aplikacích průmyslových kapalin a nabízejí výjimečnou stabilitu a odolnost.

Specifikace produktu

Pokyny k instalaci

Konektor vodního potrubí Pagoda značky Shenchi, vyrobený podle národních norem, se snadno instaluje. Následující kroky zajistí spolehlivé připojení:

Krok 1: Řezání hadice

Použijte specializovanou řezačku hadic k odříznutí konce hadice rovně a naplocho, vyhněte se úhlovým řezům nebo otřepům, aby bylo zajištěno dokonalé uchycení k pagodovým ostnům. U opletených nebo vyztužených hadic se doporučuje použít metodu řezání za tepla k utěsnění okrajů a zabránění třepení.

Krok 2: Pagoda End Connection

Vložte hadici svisle na konec pagody, dokud se čelo hadice nedotkne základny armatury pagody. Pagoda ostny se vyznačují stupňovitým designem, který po vložení hadice vytváří několik těsnících kroužků. U vysokotlakých aplikací zajistěte připojení pomocí hadicové spony z nerezové oceli nebo pružinové spony; svorka by měla být umístěna mezi druhým a třetím pagodovým ostnem.

Krok 3: Připojení se závitem

Vyberte vhodnou metodu těsnění pro závitový konec na základě jeho specifikací: G-závity (paralelní trubkové závity) vyžadují k utěsnění pryžové nebo měděné těsnění; NPT nebo R-závity (kuželové trubkové závity) vyžadují před utažením ovinutí 3–5 závitů PTFE závitové těsnicí pásky. Při utahování nasaďte klíč na šestihranné tělo tvarovky, aby se zabránilo přenosu krouticího momentu na místo připojení hadice.

Krok 4: Tlaková zkouška

Po dokončení instalace proveďte zkoušku statického tlaku při 1,5násobku pracovního tlaku systému. Pokud po udržování tohoto tlaku po dobu 3 minut nejsou pozorovány žádné netěsnosti, je sestava připravena k použití. Postup instalace odpovídajícího konektoru Pagoda s vnějším závitem typu L v této sérii je identický – liší se pouze typem závitu – umožňuje flexibilní výběr na základě specifických požadavků na rozhraní.

Aplikační pole

1. Zařízení na úpravu vody

Konektor vodního potrubí Pagoda typu L je navržen pro 90stupňové směrové spojení mezi PE a PU potrubím v čističkách vody, změkčovačích vody a systémech RO (reverzní osmóza). Je-li vyroben z nerezové oceli 316L, splňuje hygienické požadavky pro potravinářské účely. Doplňkový konektor typu L s vnějším závitem pagody ze stejné řady je k dispozici pro aplikace, kde má rozhraní zařízení vnitřní (zásuvkový) závit.

2. Pneumatické automatizační systémy

Používá se pro vedení pneumatického potrubí ve vzduchových kompresorech, potrubích pneumatických ventilů a automatizovaných montážních linkách. Jeho konstrukce ve tvaru L šetří vnitřní prostor zařízení, zatímco kompatibilita s rychlospojkami usnadňuje rychlou montáž, demontáž a údržbu.

3. Sanitární keramika a domácí spotřebiče

Připojuje přívodní hadice pro chytré toalety, myčky, pračky a podobná zařízení. Když je konektor vodního potrubí Pagoda vyroben z mosazi, nabízí vynikající tepelnou vodivost, díky čemuž je vhodný pro vedení teplé vody. Konektor Pagoda s vnějším závitem typu L je navržen tak, aby vyhovoval širší řadě standardů rozhraní, které se nacházejí v dováženém zařízení.

4. Průmyslové chladicí a mazací systémy

Používá se v chladicích linkách obráběcích strojů a hydraulických mazacích systémech. Konstrukce z nerezové oceli poskytuje vynikající odolnost proti korozi a umožňuje spolehlivý výkon v náročných prostředích zahrnujících olejovou mlhu, řezné kapaliny a podobné složité provozní podmínky.
