Průvodce potrubními armaturami

V rozsáhlé síti potrubí, které dodává vodu, plyn a kontrolu do našeho moderního světa, se pozornost často soustředí na samotné potrubí nebo ventily, které řídí průtok. Skutečnými aktivátory komplexních, funkčních a spolehlivých systémů jsou však skromnípotrubní armatury. Tyto životně důležité součásti jsou konektory, direktory a adaptéry, které přeměňují rovné délky potrubí na účelné obvody. Pochopení jejich typů, funkcí a kritérií výběru je základem každého úspěšného projektu manipulace s kapalinami nebo plyny.

Základní funkce: Více než jen připojení

Armatury slouží několika kritickým účelům nad rámec jednoduchého připojení:

*   Změna směru: Kolena (typicky 45° nebo 90°) přesměrovávají potrubí kolem překážek nebo podél konstrukčních obrysů.

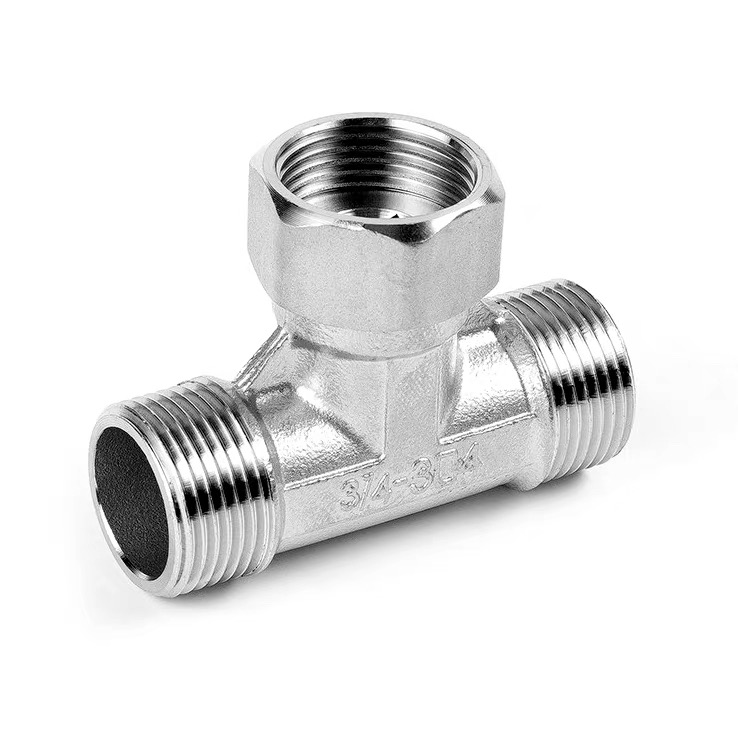

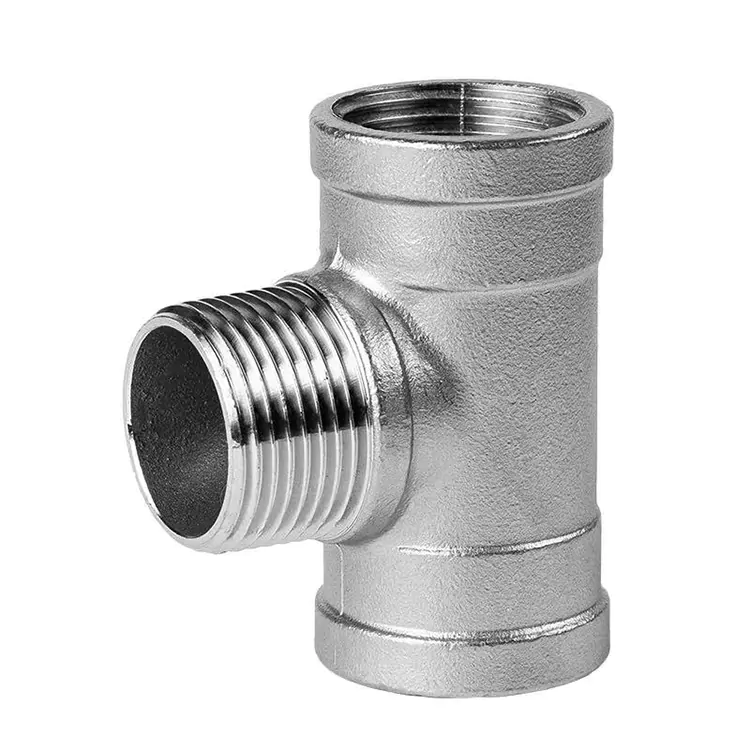

*   Rozdělení nebo kombinace toku: Tees a Crosses rozdělují jeden tok do více větví nebo kombinují více toků do jedné.

*   Přizpůsobení velikosti: Redukce a průchodky bezproblémově spojují trubky různých průměrů.

*   Prodloužení vedení: Spojky spojují dvě trubky stejné velikosti v přímém směru.

*   Vytvoření portu: Vsuvky a sedla poskytují přístupové body pro kohoutky, měřidla nebo pomocná vedení.

*   Ukončení: Uzávěry a zátky utěsňují konec potrubí, buď trvale nebo dočasně.

Klíčové vlastnosti: Materiál, Připojení a Design

Výběr správných závěsů podle tří hlavních atributů:

1.  Materiál: Tvarovka musí být kompatibilní s materiálem potrubí i médiem (kapalina/plyn), které ponese.

   *   Měď a mosaz: Vynikající pro pitnou vodu, topení a některé plynové aplikace. Odolává korozi a snadno se instaluje pájením nebo lisováním.

   *   Uhlíková ocel a nerezová ocel: Standard pro průmyslové, vysokotlaké a vysokoteplotní aplikace (pára, olej, chemikálie). Nabízí vynikající pevnost. Nerez poskytuje zvýšenou odolnost proti korozi.

   *   PVC, CPVC a PEX: Dominantní v moderních vodovodních, zavlažovacích a nízkotlakých chemických linkách. Lehké, korozivzdorné a často používané spoje pro svařování rozpouštědlem (PVC) nebo lisování/lisování (PEX).

   *   Kujná litina: Známá pro svou houževnatost v závitových konfiguracích, běžně používaná v těžkých plynových a hydraulických potrubích.

2.  Metoda připojení: Definuje, jak se tvarovka propojuje s potrubím.

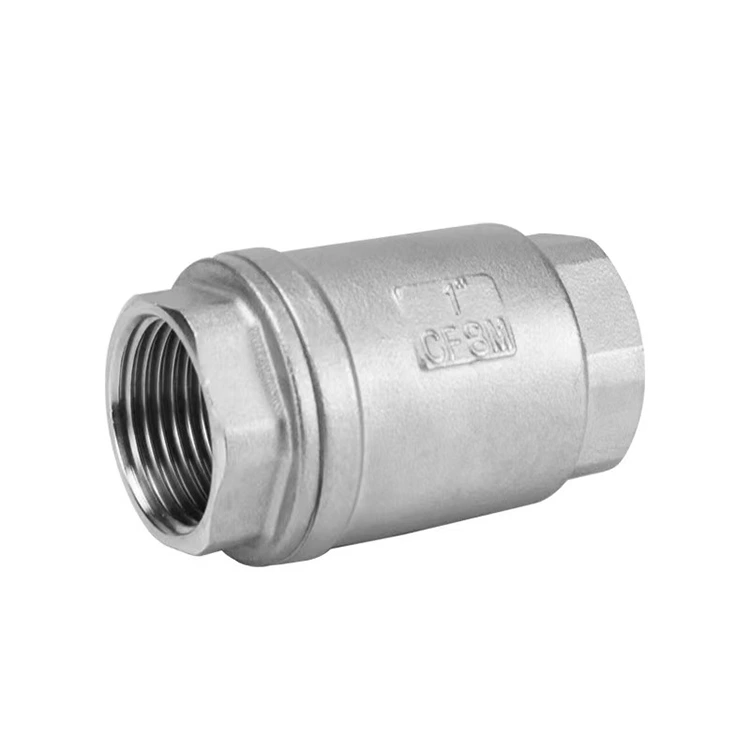

   *   Závitové (šroubové): Klasická, všestranná metoda využívající kuželové (NPT) závity. Ideální pro systémy náročné na údržbu, terénní úpravy a pevná spojení, kde může být potřeba demontáž. Pro těsný spoj vyžaduje tmel.

   *   Pájené/pájené (nátrubkový svar): Primárně pro měď a ocel. Vytváří trvalý, hladký a velmi spolehlivý spoj natavením přídavného kovu do mezery mezi hrdlem tvarovky a trubkou. Nezbytné pro vysoce integrální instalatérské a kritické procesní linky.

   *   Press-Fit: Moderní metoda využívající specializované nástroje k nalisování tvarovky s vnitřním O-kroužkem na trubku. Nabízí rychlé, čisté a vysoce spolehlivé spojení bez tepla nebo závitů. Získávání rychlého přijetí v komerčních instalatérských a hydronických systémech.

   *   Push-to-Connect: Nejjednodušší způsob instalace pro dočasné nebo přístupné vedení (např. stlačený vzduch, přístrojové vybavení). Mechanismus kleštiny a O-kroužku umožňuje připojení a uvolnění bez použití nářadí.

   *   Solvent Weld: Používá se pro plastové (PVC/CPVC) systémy. Chemické rozpouštědlo roztaví a spojí trubku a tvarovku do jediného monolitického kusu.

3.  Tlakové hodnocení a standardy:Potrubní armaturyjsou vyráběny podle specifických tlakových tříd (např. Schedule 40, 80, Class 150, 300) a musí splňovat průmyslové normy (ASTM, ASME, EN). Volba armatury s jmenovitým tlakem, který se rovná nebo překračuje maximální provozní tlak systému, je z bezpečnostních důvodů nesporná.

Průvodce výběrem: Přizpůsobení kování k úloze

Logický proces výběru zajišťuje integritu systému:

1.  Definujte službu: Jaká kapalina nebo plyn? Při jaké teplotě a tlaku? Je to žíravé? (např. horká pitná voda, 80 °C, 6 bar).

2.  Vyberte materiál potrubí: Na základě podmínek služby a rozpočtu (např. měď).

3.  Vyberte způsob připojení: Vyvážit výkon, dovednosti instalace a budoucí potřeby přístupu (např. Press-fit pro rychlost a spolehlivost).

4.  Upřesněte typ a velikost kování: Určete požadovanou funkci (např. koleno 90°, 22 mm x 22 mm).

5.  Ověřte kompatibilitu: Ujistěte se, že materiál tvarovky, metoda těsnění a jmenovitý tlak jsou plně kompatibilní s vybranými parametry potrubí a systému.

Závěr: Základ systémové integrity

Potrubní tvarovky jsou kritickou interpunkcí v jazyce potrubních systémů. Jejich správný výběr a instalace tvoří základ dlouhé životnosti, bezpečnosti a účinnosti systému. I když mohou fungovat mimo dohled, specifikace vysoce kvalitních a vhodných armatur je jedním z nejpůsobivějších rozhodnutí, které může inženýr, dodavatel nebo instalační technik učinit. Ve spletitém tanci dynamiky tekutin jsou tyto komponenty tichými, neochvějnými partnery, kteří zajišťují, že vše plyne tak, jak bylo navrženo.
