Dvoudílný kulový ventil s dvojitým vnějším závitem

Popularizace vědy Shenchi: Co přesně je vysoce kvalitní dvoudílný kulový ventil s dvojitým vnějším závitem?

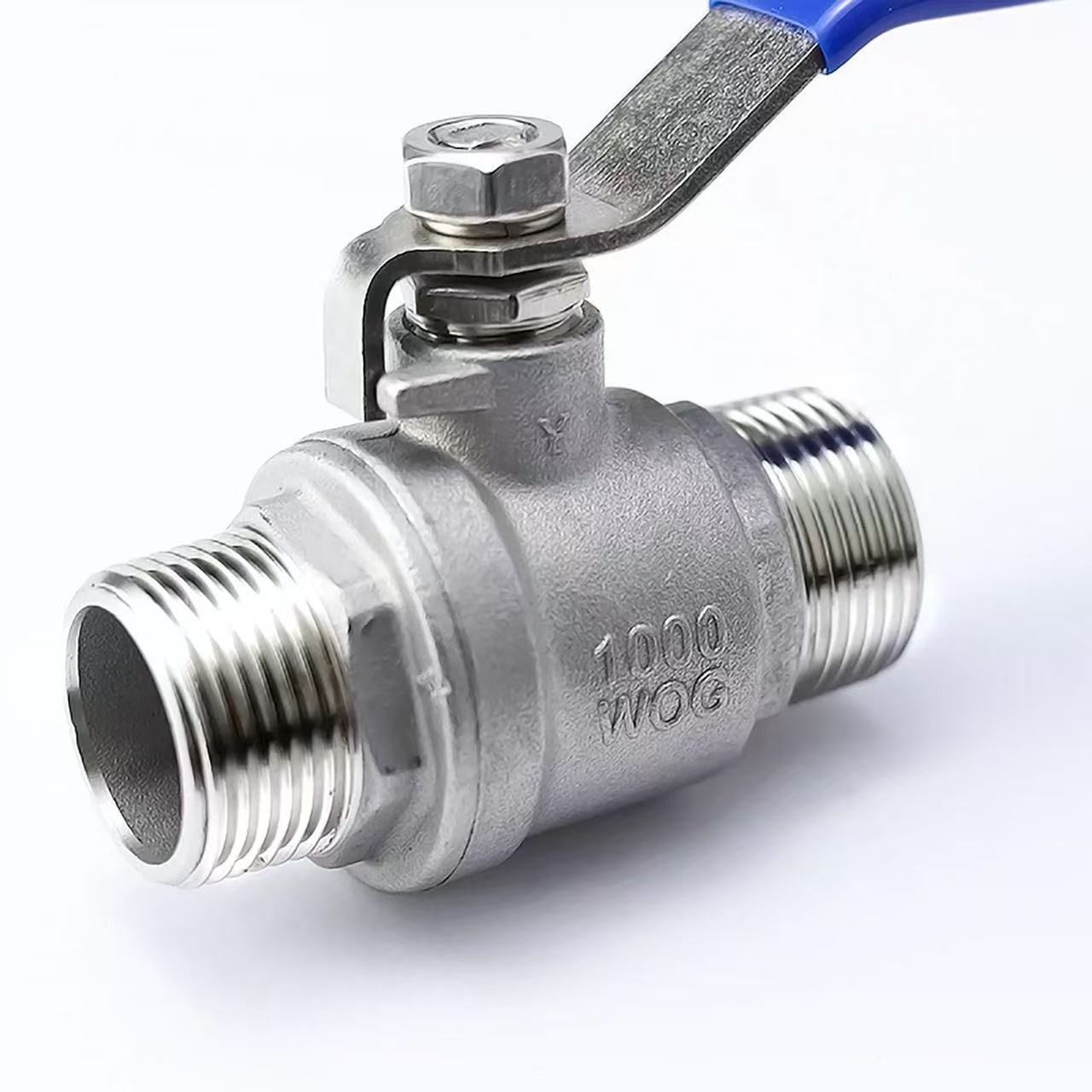

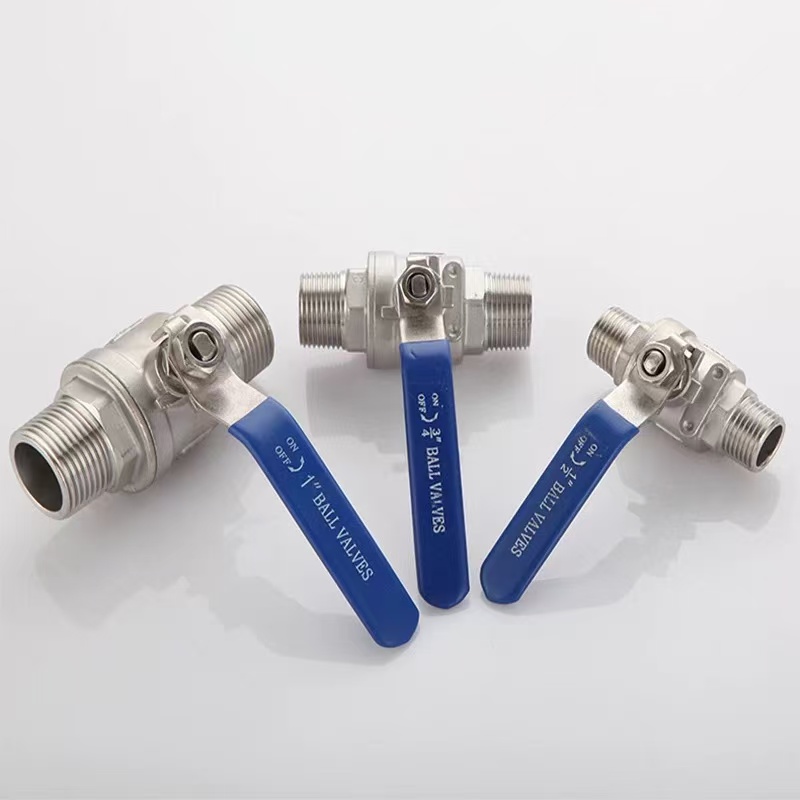

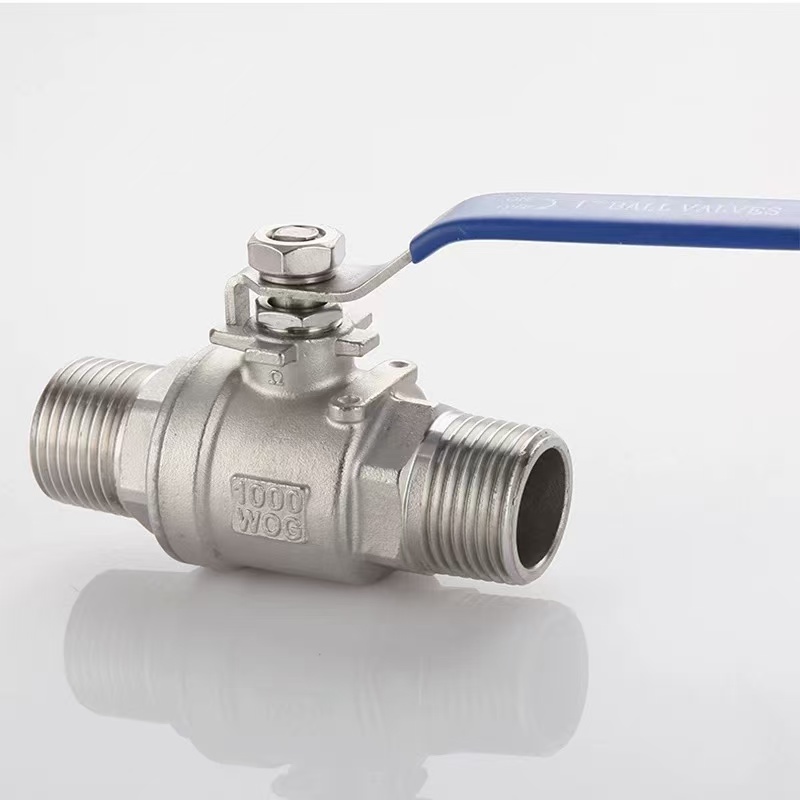

Dvoudílný kulový ventil s dvojitým vnějším závitem je kulový ventil s vnějším závitem na obou koncích, sestavený ze dvou součástí tělesa. Verze tohoto ventilu Shenchi nabízí materiály těla z mosazi, SUS304 nebo SUS316L, s vnitřním kovem přizpůsobeným k tělu, aby se eliminovalo riziko koroze průtokové dráhy. Využívá těsnění EPDM a ruční ovládání, vhodné pro vodu, vzduch, olej, plyn a podobná média. „Vysoce kvalitní dvoudílný kulový ventil s dvojitým vnějším závitem“ je definován vysokou přesností závitu, nízkým provozním momentem, dlouhou životností těsnění a přímým připojením k portům s vnitřním závitem bez dalších adaptérů.

Parametry produktu

Název produktu: Dvoudílný kulový ventil s dvojitým vnějším závitem	Specifikace: (1/8"-4") DN6-DN100
Jmenovitý tlak: PN16	Materiál těla: mosaz, SUS304, SUS316L
Normy: ANSI, BS, DIN, ISO, JIS	Závity: NPT, BSP, BSPT, DIN atd.
vnitřní kovový materiál: mosaz, SUS304, SUS316L	Střední teplota: Vysoká teplota, Nízká teplota, Střední teplota, Normální teplota
Způsob ovládání: Manuální	Těsnění: EPDM
Způsob připojení: závitové připojení	Použití: Voda, vzduch, plyn, olej, kapaliny atd.
Původ: Čína	Vzorek: Vzorky k dispozici

Předinstalační kontrola a specifikace závitového připojení pro Shenchi dvoudílný kulový ventil s dvojitým vnějším závitem

Shenchi, dodavatel dvoudílných kulových ventilů s dvojitým vnějším závitem z Číny, doporučuje před instalací zkontrolovat, zda oba vnější závity na těle ventilu nejsou poškozeny a zda jsou čistě slícované s vnitřními trubkovými závity. Naneste střední PTFE pásku rovnoměrně ve směru závitu pro 2-3 ovinutí. Prémiový dvoudílný kulový ventil s dvojitým vnějším závitem Shenchi má na kořenech závitu ploché klíče. Při instalaci použijte na tyto plošky vidlicový klíč; nikdy neotáčejte střední částí těla ventilu, aby nedošlo k nesprávnému vyrovnání vnitřního jádra koule.

Klíčové body pro umístění těsnění a kontrolu momentu sestavy tělesa ventilu

Klíčové součásti dvoudílného kulového ventilu s dvojitým vnějším závitem zahrnují dvě poloviny těla, středové jádro koule, vřeteno a těsnění EPDM. V Shenchiho designu jsou dvě těla spojena pomocí středových závitů. Ujistěte se, že těsnění (mezi polovinami těla) je vystředěno bez zkosení. Rukou utáhněte, dokud nedojde ke kontaktu, poté použijte nástroj pro další 1/4 otáčky. Nadměrný točivý moment deformuje těsnění EPDM a způsobí selhání. Cenově dostupný dvoudílný kulový ventil s dvojitým vnějším závitem by nikdy neměl ohrozit kvalitu těsnění; správná regulace točivého momentu přímo ovlivňuje životnost ventilu.

Metoda nastavení na místě pro těsnění dříku ventilu a omezovací mechanismus spínače

Dvoudílný kulový ventil s dvojitým vnějším závitem Shenchi je vybaven těsněním EPDM O-kroužkem na vřetenu. Po instalaci ručně dvakrát cyklujte ventil, abyste zkontrolovali případný únik u kořene dříku. Pokud dojde k mírnému úniku, jemně utáhněte matici ucpávky vřetena (ne více než o 1/8 otáčky). Všimněte si také dorazových limitů rukojeti: rukojeť rovnoběžná s trubkou znamená otevřenou; kolmice znamená zavřeno. Prémiový dvoudílný kulový ventil s dvojitým vnějším závitem obsahuje mechanické dorazy v krajních polohách. Nikdy nepřekračujte tyto zarážky silou, jinak by mohlo dojít k poškození vnitřního jádra koule a těsnicích ploch

Běžné předcházení chybám při instalaci a zkušební postupy těsnění na místě

Při instalaci dvoudílného kulového ventilu s vnějším závitem Shenchi se vyvarujte: přebalování závitů těsnicí hmotou způsobující nečistoty do dutiny ventilu, používání trubkových klíčů přímo na povrch těla ventilu nebo opomenutí vyčistit úlomky potrubí před instalací. Správný postup: po instalaci proveďte tlakovou zkoušku, pomalu otevřete ventil, naneste mýdlovou vodu na všechny závitové spoje a spoje tělesa a sledujte, zda nevznikají bubliny. Prémiový dvoudílný kulový ventil s dvojitým vnějším závitem by neměl udržovat žádný pokles tlaku po dobu pěti minut při zkušebním tlaku PN16. Po otestování nechte ventil napůl otevřený, abyste předešli dlouhodobému stlačení těsnění na jedné straně.
