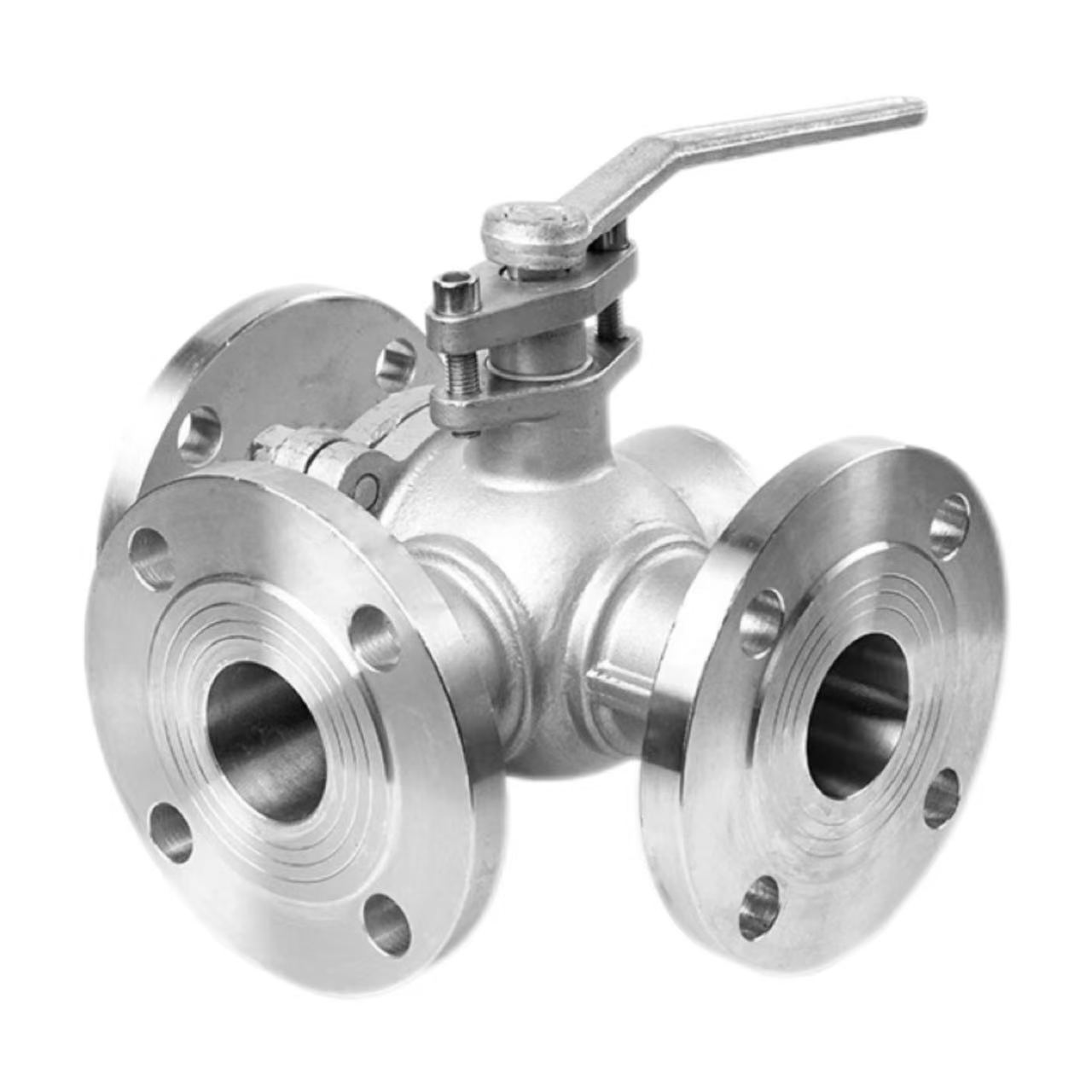

Třícestný přírubový kulový ventil

Pracovní princip

Princip činnosti nerezového třícestného přírubového kulového ventilu továrny Shenchi je založen na kanálech ve tvaru L nebo T vyříznutých do koule. Kulička je umístěna ve středu těla ventilu a otáčí se rukojetí. Když se koule otáčí, kanály se vyrovnávají s různými porty ventilu nebo se od nich odsazují, čímž dochází k přepínání, slučování nebo rozdělování směru toku média.

Míč ve tvaru L:

 Otočení o 90° umožňuje přepnutí média ze vstupu na jakýkoli výstup, což je vhodné pro reverzní scénáře s jedním vstupem a dvěma výstupy nebo dvěma vstupy a jedním výstupem, jako je střídavé dodávání kapaliny do dvou reaktorů.

Míč ve tvaru T:

Otočení o 180° umožňuje současné připojení všech tří portů nebo vzájemné propojení libovolných dvou portů, což je vhodné pro míchání dvou médií a jejich následný výstup (slučování), nebo rozdělení jednoho média na dva výstupy (rozdělení), jako je tomu u klimatizačních systémů pro míchání teplé a studené vody.

Parametry produktu:

Název produktu: Třícestný kulový ventil s přírubou	Specifikace: (1/8"-4") DN6-DN100
Jmenovitý tlak: PN16	Materiál těla: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Použitelná teplota: -20 ℃ ~ +150 ℃ (standardní), až +350 ℃ (vysoká teplota), až -196 ℃ (nízká teplota)
Vnitřní kovový materiál: WCB, SUS304 (CF8), SUS316L (CF3M)	Střední teplota: Vysoká teplota, nízká teplota, střední teplota, normální teplota
Způsob ovládání: Manuální	Těsnění: EPDM, PPL
Způsob připojení: Přírubové připojení	Použití: Voda, vzduch, plyn, olej, kapaliny atd.
Původ: Čína	Vzorek: Vzorky k dispozici

Výhody přírubového spojení:

Třícestné přírubové kulové ventily Shenchi využívají přírubové spoje. Ve srovnání se závitovými spoji nabízejí přírubové spoje vyšší tlakovou odolnost; jmenovitý tlak PN16 stabilně odolá tlaku 1,6 MPa. Demontáž je pohodlná, usnadňuje pravidelnou kontrolu a údržbu potrubí. Je zajištěno spolehlivé utěsnění; těsnění příruby a šrouby spolupracují, aby se eliminovalo riziko úniku. Vhodné pro potrubí velkého průměru; pro průměry nad DN50, kde jsou závitové spoje obtížné, jsou standardní volbou příruby. Shenchi, čínský výrobce 3cestných přírubových kulových ventilů, nabízí příruby vyhovující normám ANSI, BS, DIN a JIS, které splňují potřeby globálních zákazníků.

Klíčový bod instalace 1: Zarovnání příruby

Vyrovnání přírub Při instalaci třícestného přírubového kulového ventilu Shenchi musí být čela přírub vyrovnána. Obě příruby by měly být rovnoběžné a soustředné, s odchylkou nepřesahující povolený rozsah těsnění příruby. Násilné vyrovnání šroubů způsobí deformaci těla ventilu, což ovlivní rotaci koule a výkon těsnění. Po vyrovnání by mělo být těsnění umístěno uprostřed a nesmí být přesazeno. Levný třícestný přírubový kulový ventil se nerovná nízké kvalitě; Produkty Shenchi nabízejí vysokou přesnost a snadnější instalaci. Třícestné přírubové kulové kohouty odolné proti korozi mají povrchovou úpravu přírub, která odpovídá standardům a zajišťuje spolehlivější utěsnění.

Druhý bod instalace: Utažení šroubů

Šrouby příruby musí být utahovány diagonálně po krocích. Kroutící moment aplikujte postupně ve 2-3 krocích v 180° diagonální sekvenci. Neutahujte jednu stranu najednou, jinak nerovnoměrný tlak na těsnění vytvoří únikové kanály. Utahovací moment šroubu musí splňovat standardní hodnoty; přílišné utažení poškodí přírubu nebo šrouby, zatímco nedostatečné utažení povede k nedostatečnému utěsnění. Továrna na 3cestné přírubové kulové ventily Shenchi poskytuje pro montážníky tabulku doporučených utahovacích momentů. Tyto instalační body jsou klíčové pro zajištění dlouhodobého provozu ventilu bez úniků; prosím striktně dodržujte specifikace.

Bod instalace 3: Podpora a čištění potrubí

Před instalací je nutné vyčistit vnitřek potrubí, aby se odstranila svařovací struska, železné piliny, písek a další nečistoty. Cizí předměty vnikající do dutiny ventilu mohou poškrábat kuličku nebo těsnění, což vede k netěsnostem. Potrubí musí být nezávisle podepřeno; ventil nesmí unést hmotnost potrubí. Kulové kohouty s přírubou T s velkým průměrem jsou těžké; pokles potrubí může vytáhnout přírubu mimo střed a poškodit těsnění. Kulové kohouty s přírubou T-kus jsou vyrobeny z materiálů WCB, SUS304 nebo SUS316L s měděným nebo nerezovým jádrem ventilu. Po dokončení montážních bodů by se rukojeť měla volně otáčet bez zaseknutí; ventil je poté připraven k použití.
