Vnitřní závit x Spoj na tupo

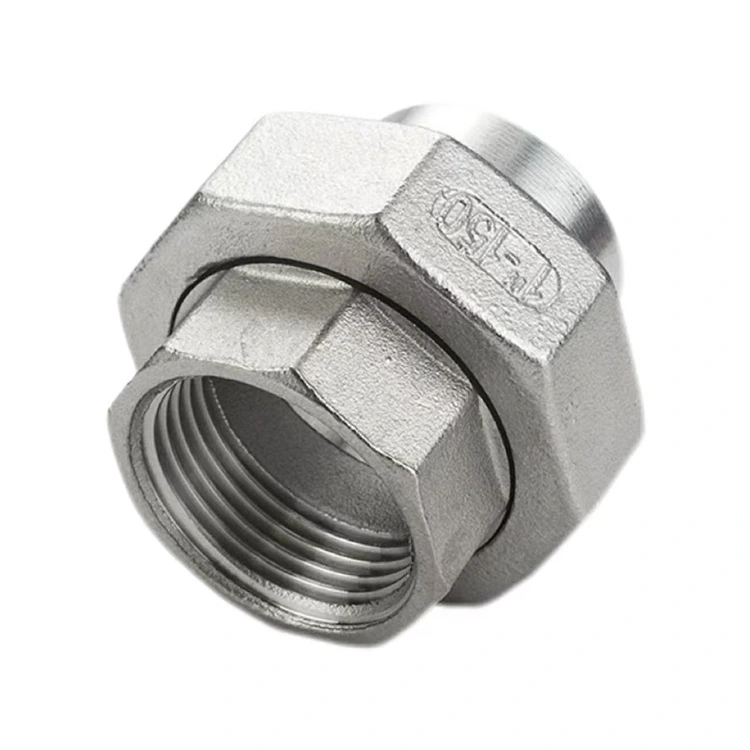

Jako profesionální výrobce potrubních tvarovek v Číně představuje Shenchi Female Thread x Butt-Weld Union – kompozitní potrubní konektor, který hladce integruje konec s vnitřním závitem s koncem svařovaným na tupo do jedné jednotky.

Jako vysoce výkonná tvarovka spočívá hlavní funkce spoje s vnitřním závitem x tupo svaru v usnadnění bezproblémového rozhraní mezi systémy závitových spojů a svařovanými potrubními systémy. Konec s vnitřním závitem je přesně opracován pomocí pokročilé CNC technologie, což zajišťuje přesné profily závitů a spolehlivé těsnění; umožňuje přímé připojení k zařízením s externím závitem, jako jsou ventily, kohoutky a přístrojové vybavení.

Konec s tupým svarem je opatřen předem opracovaným úkosem (zkosením) navrženým tak, aby byl přitaven přímo k potrubí prostřednictvím svařování TIG (argonovým obloukem), čímž se vytvoří trvalé, nepropustné těsnění. Tato spojka je vyrobena z vysoce kvalitní nerezové oceli nebo mosazi a je dimenzována na pracovní tlak přes 1,6 MPa a pracuje v teplotním rozsahu -20 °C až 120 °C. Je široce používán v nových stavebních projektech ke spojení svařovaných hlavních potrubí se závitovými odbočkami, stejně jako v projektech renovace pro propojení svařovaných systémů se závitovým zařízením. Díky svým vysoce výkonným schopnostem nabízí jednoduché, ale spolehlivé řešení pro složité problémy s připojením potrubí.

Specifikace produktu

Hlavní struktura a hlavní prvky designu

1. Integrovaná kompozitní struktura

Shenchi Female Thread x Butt-Weld Union se vyznačuje inovativní integrovanou kompozitní strukturou, která přesně kombinuje konec s vnitřním závitem a konec s tupým svarem v jediném těle. To eliminuje složitost spojenou s používáním více adaptérových fitinků a výrazně snižuje potenciální místa úniku. Výrobek je formován jednostupňovým procesem kování, jehož výsledkem je hustá struktura materiálu a vysoká mechanická pevnost.

2. Přesné vnitřní závitování

Konec s vnitřním závitem je obroben pomocí vysoce přesného CNC zařízení; profil závitu je standardizovaný a spojení je těsné a plně vyhovuje mezinárodním standardům pro spoje s vnitřním závitem x tupým svarem. Specifikace závitů pokrývají normy BSPP, BSPT, NPT a metrické normy, což zajišťuje dokonalou kompatibilitu s širokou škálou potrubních tvarovek a zařízení s vnějším závitem, a to jak domácích, tak mezinárodních.

3. Optimalizovaný design konce svaru na tupo

Konec s tupým svarem má předem opracované standardní zkosení (zkosení), což eliminuje potřebu sekundární přípravy na místě během instalace. Při připojení k potrubí pomocí svařování TIG dosahuje svarový spoj pevnosti ekvivalentní pevnosti základního materiálu a vytváří tak trvalý integrální potrubní systém. Tloušťka stěny trubky byla optimalizována, aby byla zajištěna integrita svařování a snadná manipulace.

4. Mezilehlá struktura unie

Výrobek obsahuje odnímatelnou střední spojovací strukturu s přesným závitovým spojením a vysoce kvalitním těsnícím těsněním. Tato konstrukce zajišťuje flexibilitu během instalace a zároveň usnadňuje budoucí údržbu. Při kontrole nebo opravě lze potrubí jednoduše odpojit uvolněním mezispojky, čímž se vyhnete nutnosti řezat nebo znovu svařovat spoje potrubí. II. Konfigurace klíčových komponent

Spojka Shenchi s vnitřním závitem x tupým svarem se skládá z následujících klíčových součástí:

Tělo: Vyrobeno z vysoce kvalitní nerezové oceli 304 nebo mosazi, precizně kované z jednoho kusu.

Převlečná matice: Vyrobena z vysoce pevného materiálu s antikorozní povrchovou úpravou; navržený tak, aby zabránil stržení závitu i po opakované montáži a demontáži.

Těsnící těsnění: Skládá se ze speciální pryže odolné vůči vysokým teplotám a stárnutí; zapuštěné do zapuštěné drážky pro zajištění automatického těsnění.

Konec s vnitřním závitem: Precizně obrobený pomocí CNC technologie, s různými standardy závitů, které jsou k dispozici na výběr.

Pokyny pro instalaci

1. Instalace svařovaného konce

Vyčistěte svařovaný konec a úkos trubky. Udržujte odchylku soustřednosti menší než 0,5 mm. Proveďte svařování kořenovým průchodem pomocí TIG (GTAW), abyste zajistili plný průnik v kořeni svaru; po dokončení průchodu uzávěrem zkontrolujte svar, zda neobsahuje poréznost nebo vměstky strusky.

2. Instalace na konci s vnitřním závitem

Ujistěte se, že povrch tvarovky s vnějším závitem je čistý. Ručně zašroubujte samčí šroubení do konce spojky s vnitřním závitem. Pomocí klíče jej utáhněte na předepsaný standardní moment; vnitřní těsnění se automaticky stlačí a vytvoří nepropustné těsnění.

3. Bezpečnostní opatření

Během instalace zabraňte přenosu tepla vznikajícího při svařování do oblasti těsnění. Před prováděním jakýchkoli montážních nebo demontážních operací na převlečné matici počkejte, až svařovaný spoj úplně vychladne.

Pokyny pro údržbu

Pravidelná kontrola: Každých šest měsíců zkontrolujte spojový spoj, zda nevykazuje známky úniku nebo uvolněné závity.

Výměna těsnění: Pokud těsnění vykazuje známky stárnutí nebo opotřebení, jednoduše povolte převlečnou matici a snadno jej vyměňte.

Údržba závitu: Po delším provozu naneste na závity malé množství antikorozního maziva.

Kontrola svařovaného konce: Zkontrolujte svar, zda nevykazuje korozi nebo praskliny; pokud jsou zjištěny problémy, proveďte okamžitě opravné svařování.

Servis systému: Když zařízení vyžaduje demontáž kvůli údržbě, jednoduše povolte středovou převlečnou matici – není třeba řezat potrubí.

Proč si vybrat Shenchi?

1. Přísná kontrola kvality

Komplexní kontrola kvality je implementována během celého procesu, od získávání surovin až po konečnou kontrolu. Každý hotový výrobek prochází před opuštěním továrny 100% ověřením rozměrů a zkouškou těsnosti.

2. Služby přizpůsobení OEM/ODM

Nabízíme přizpůsobené služby pro závitování, balení a značení produktů. Poskytujeme možnosti rychlé reakce pro nestandardní specifikace a speciální požadavky na materiál.

3. Vysoce konkurenceschopné výrobní ceny

Jako dodavatel přímo z továrny nabízíme zvýhodněné ceny a odstupňované pobídky založené na objemu.

4. Dlouhodobá, win-win partnerství

Aktivně se snažíme navázat dlouhodobé vztahy spolupráce s velkoobchody, strojírenskými firmami a dodavateli potrubí. V. Doporučení souvisejících produktů

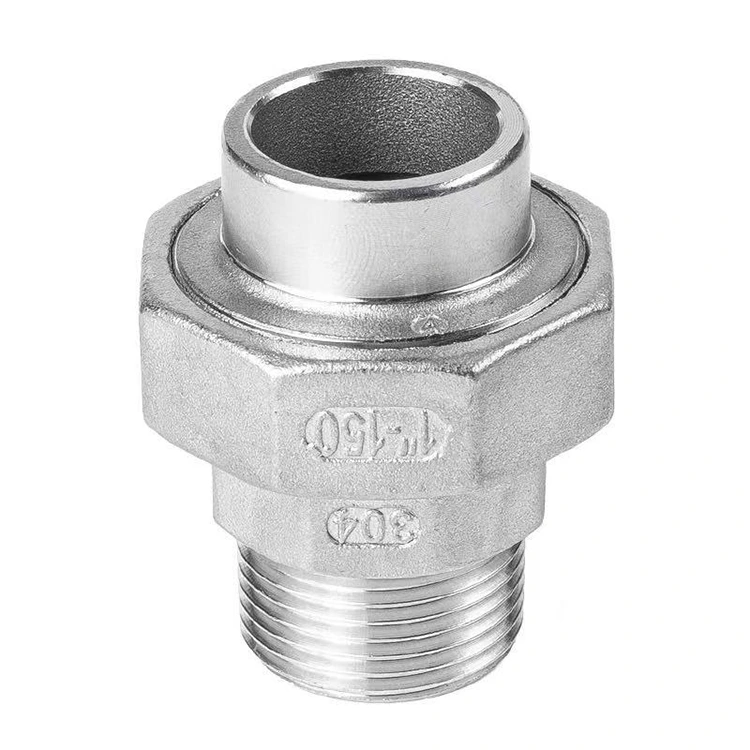

Naše společnost vyrábí také doplňkový produkt ze stejné řady: šroubení s vnějším závitem na jednom konci a připojením natupo na druhém konci. Jeden konec využívá vnější závit pro spojení s fitinkami s vnitřním závitem, zatímco druhý má konfiguraci tupého svaru. Tyto dva produkty se dokonale doplňují a komplexně řeší požadavky na připojení napříč závitovými i svařovanými potrubními systémy. Srdečně zveme nové i stávající zákazníky k poptávce a objednávání.

Závěr

Volba Zhejiang Shenchi Female Thread x Butt-Weld Union – hrdě Made in China – znamená zvolit inovativní design, spolehlivý výkon a pohodlnou údržbu. Těšíme se na partnerství s velkoobchodníky po celém světě, abychom společně vybudovali lepší budoucnost.
