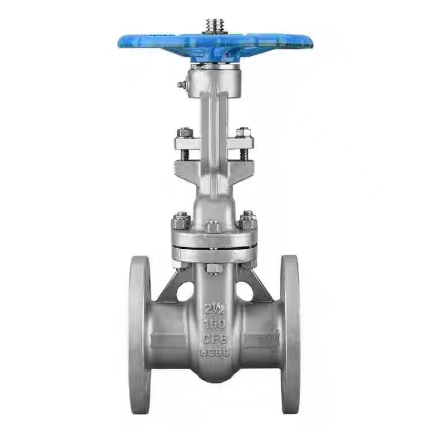

Americký standardní ventil s přírubou se stoupajícím dříkem

Pracovní princip ASME šoupátka s přírubou se stoupajícím dříkem

Když obsluha otáčí ručním kolem, ruční kolo pohání dřík ventilu do otáčení. Lichoběžníkový závit na horním konci dříku ventilu zabírá s maticí dříku ventilu a převádí rotační pohyb na axiální lineární pohyb. Vzhledem k tomu, že vřeteno ventilu a šoupátko jsou spojeny, dřík ventilu bude pohánět šoupátko, aby stoupalo nebo klesalo společně.

Chcete-li ventil otevřít, otočte ručním kolem proti směru hodinových ručiček. Dřík ventilu pohání šoupátko, aby se pohybovalo nahoru lineárním pohybem, což způsobuje, že se šoupátko odpojí od sedla ventilu. Když je šoupátko zvednuto do výšky rovné dvojnásobku jmenovitého průměru ventilu, průchod tekutiny je zcela volný a ventil je v plně otevřené poloze. Během provozu je ruční kolo obvykle otočeno do polohy, kde již nelze dále otáčet, a poté je otočeno zpět o půl otáčky na jednu otáčku, aby se dosáhlo plně otevřené polohy, čímž se zabrání zablokování dříku ventilu kvůli změnám teploty.

Pro uzavření ventilu otočte ručním kolem ve směru hodinových ručiček. Dřík ventilu pohání šoupátko, aby se pohybovalo dolů lineárním pohybem, což způsobuje, že šoupátko tlačí na sedlo ventilu. Krouticí moment aplikovaný ručním kolem generuje vynucenou těsnící sílu a tlak média v potrubí také tlačí šoupátko proti druhému sedlu ventilu, čímž vzniká samotěsnící účinek. Toto dvojí působení zajišťuje nulový únik při zavření.

Základní charakteristikou šoupátka se stoupajícím dříkem je, že vřeteno ventilu stoupá a klesá synchronně s šoupátkem. Operátoři mohou vizuálně určit stav otevření/zavření ventilu sledováním délky dříku ventilu přesahujícího kryt ventilu – čím déle dřík vyčnívá, tím širší je ventil otevřený; když je vřeteno zcela zasunuto, ventil je uzavřen.

Je zvláště důležité poznamenat, že ASME (americký standard) se stoupajícím vřetenem šoupátka s přírubou lze použít pouze v plně otevřené nebo plně uzavřené poloze a nelze je použít jako regulační ventily. Pokud je ponecháno v částečně otevřené poloze po delší dobu, vysokorychlostní proudící médium naruší těsnicí plochy, což způsobí opotřebení šoupátka a sedla, což v konečném důsledku povede k netěsnosti ventilu. Kromě toho může médium proudit z obou stran šoupátka v obou směrech, což eliminuje potřebu zvažovat směr proudění během instalace a usnadňuje uspořádání místa.

Parametry produktu

Odolnost vůči vysokým teplotám a vysokému tlaku

Standardní šoupátko s přírubou se stoupajícím dříkem Shenchi ASME se může pochlubit dvěma hlavními výkonnostními výhodami: odolností vůči vysoké teplotě a odolností vůči vysokému tlaku. Materiál WCB odolá teplotám až 425 ℃, zatímco nerezová ocel je vhodná pro širší teplotní rozsah. Třída tlaku 150, provozní tlak dosahuje 1,9 MPa při pokojové teplotě, což překračuje normu PN16. Těsnění jsou k dispozici v typech PPL odolných vůči vysokým teplotám nebo vodě odolným EPDM. Shenchi, vyrobené v Číně, zavádí komplexní kontrolu kvality od surovin až po hotové výrobky, což zajišťuje dlouhodobý stabilní provoz za podmínek vysoké teploty a vysokého tlaku.

Spolehlivý vysokotlaký výkon přesahující standardy třídy 150

Standardní přírubové šoupátko ASME B16.10 společnosti Shenchi se může pochlubit spolehlivou odolností vůči vysokému tlaku. Přírubové spojení odpovídá normám ASME B16.10 s rovnoměrně utaženými šrouby a rovnoměrným rozložením tlaku na těsnění. Třída 150 nabízí pracovní tlak 1,9 MPa při pokojové teplotě s dostatečnou rezervou naměřeného tlaku. Tloušťka stěny tělesa ventilu je navržena podle norem ASME, které překračují národní normy pro zvýšenou bezpečnost. Shenchi nabízí zlevněné šoupátko s přírubou se stoupajícím vřetenem podle normy ASME; hromadné nákupy mají nárok na slevy a zajišťují dlouhodobý stabilní provoz za podmínek vysokého tlaku.

Factory Direct Procurement a OEM Customization Support

Shenchi, jako dodavatel ASME (American Standard) stoupacích dříkových přírubových šoupátek, nabízí služby výroby vzorků. Nabízíme zlevněné šoupátko ASME se stoupajícím vřetenem za transparentní tovární ceny, což eliminuje přirážky prostředníků. Podporujeme přizpůsobení ODM a OEM; materiály, průměry, normy přírub a provozní metody lze upravit podle vašich potřeb. Naše ASME šoupátka se stoupajícím vřetenem se snadno udržují, mají jednoduchou konstrukci a nízké náklady na údržbu. Šoupátka Shenchi ASME se stoupajícím dříkem, vyrobená v Číně, jsou spolehlivé v kvalitě a mají stabilní dodací lhůty. Globální zákazníci mohou kontaktovat Shenchi pro podrobné technické parametry a nejnovější preferenční nabídky.
