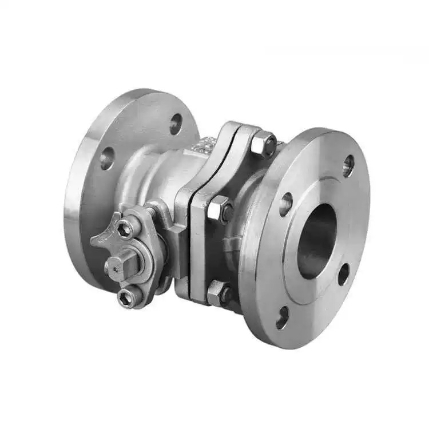

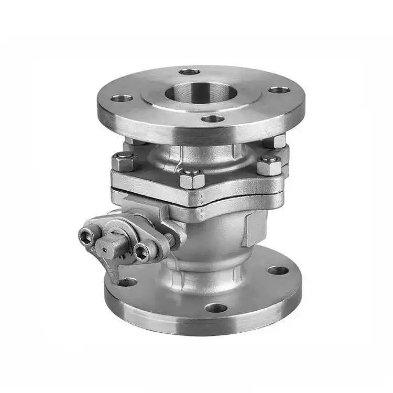

Americký standardní přírubový kulový ventil

Princip fungování

Průtok média je řízen otáčením kuličky o 90°.

Uprostřed koule je umístěn průchozí otvor o stejném průměru jako trubka. Když rukojeť nebo pohon otočí kouli o 90°, dokud se průchozí otvor nezarovná s osou potrubí, médium proudí volně bez překážek, ventil je plně otevřený a průtokový odpor je téměř nulový. Když se koule otočí o dalších 90°, dokud není průchozí otvor kolmý k potrubí, pevná kulová plocha zcela zablokuje průchod, ventil se uzavře a je dosaženo spolehlivého uzavření.

Americký standardní přírubový kulový ventil využívá obousměrný těsnící design, který umožňuje médiím vstupovat z jakéhokoli směru bez omezení směru toku. Měkká těsnění (PTFE/PPL) dosahují nulové netěsnosti, zatímco tvrdá těsnění jsou vhodná pro vysoké teploty a vysoký tlak. Vřeteno ventilu je vybaveno strukturou proti vyfouknutí, která zajišťuje bezpečnost a spolehlivost při vysokém tlaku. Standardní přírubové kulové ventily Shenchi ASME jsou vyráběny přísně podle standardů API 608, nabízejí rychlý provoz a těsné těsnění, díky čemuž jsou ideální uzavírací ventily pro standardní potrubí ASME v ropném, chemickém a zemním plynárenském průmyslu.

Parametry produktu

Název produktu: Americký standardní přírubový kulový ventil	specifikace: (1/8"-4") DN6-DN100
Jmenovitý tlak: PN16	Materiál těla: WCB, SUS304 (CF8), SUS316L (CF3M) Materiál těla: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Použitelná teplota: -20 ℃ ~ +150 ℃ (normální), až +350 ℃ (vysoká teplota), až -196 ℃ (nízká teplota)
Vnitřní kovový materiál: WCB, SUS304 (CF8), SUS316L (CF3M)	Střední teplota: Vysoká teplota, nízká teplota, střední teplota, normální teplota
Operační metoda: Manua	Těsnění: EPDM, PPL
Způsob připojení: Přírubové připojení	Použití: Voda, vzduch, plyn, olej, kapaliny atd.
Původ: ČínaPůvod: ČínaPůvod: ČínaPůvod: Čína	Vzorek: Vzorky k dispozici

Hlavní struktura a hlavní prvky designu

Vysoce kvalitní americké standardní přírubové kulové ventily Shenchi se vyznačují základní strukturou zahrnující tělo ventilu, kuličku, vřeteno a těsnění sedla. Kulička může být v provedení s plovoucí koulí (DN50 a nižší) nebo s pevnou koulí (DN50 a výše). Průchozí otvor koule odpovídá vnitřnímu průměru trubky, což má za následek téměř nulový průtokový odpor při plném otevření. Konstrukce představce proti vyfouknutí zabraňuje vylétnutí představce pod vysokým tlakem. Antistatické zařízení zajišťuje vodivost mezi kuličkou a stopkou a zabraňuje hromadění statické elektřiny. U přírubových kulových kohoutů ASME s dostupnými nabídkami poskytuje společnost Shenchi podrobné tabulky technických parametrů, které zákazníkům usnadňují přesný výběr modelu a výpočet rozpočtu.
