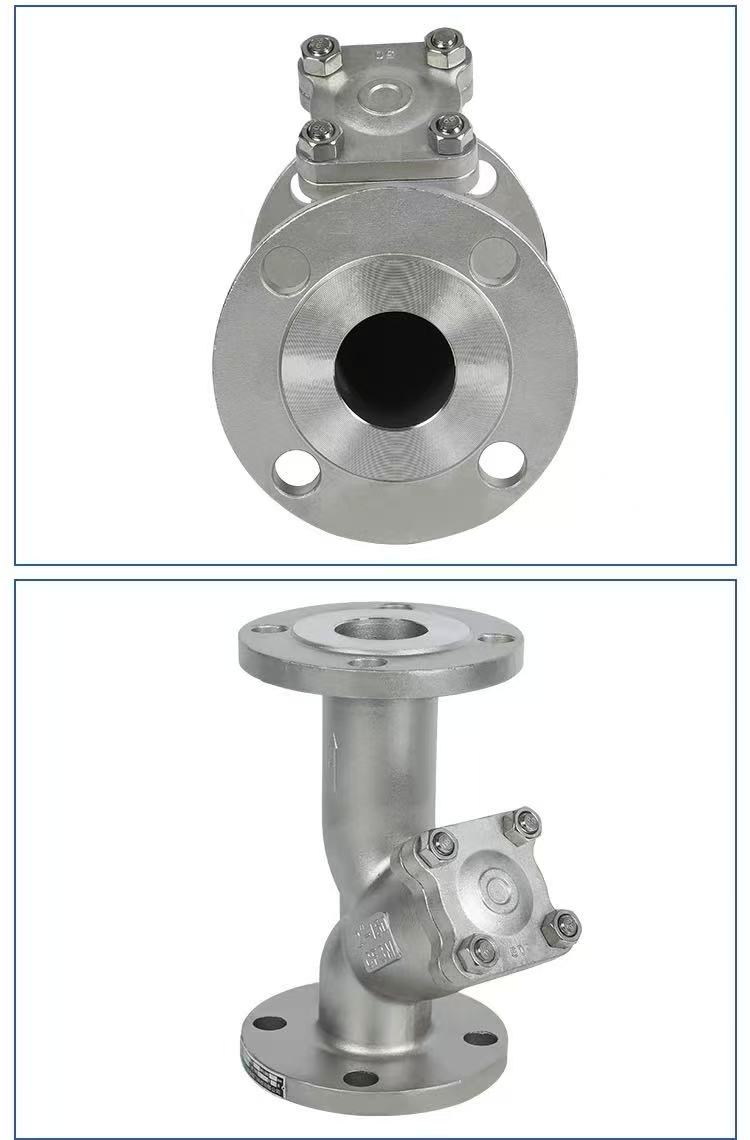

Americký standardní přírubový filtr typu Y

Pracovní princip

Integrovaný americký standardní přírubový filtr typu Y z továrny Shenchi funguje na principu zachycení síta filtru. Médium vstupuje do pouzdra ze vstupního konce a proudí přes filtrační síto uvnitř konstrukce ve tvaru Y. Pevné nečistoty jsou zablokovány uvnitř filtračního síta, zatímco čisté médium prochází a vystupuje z výstupního konce. Celková plocha filtračního síta je 3-4krát větší než plocha průřezu potrubí, což má za následek nízký odpor a rychlý průtok. Pro vypuštění odšroubujte spodní zátku nebo sejměte kryt příruby, vyjměte sítko filtru, vyčistěte jej a poté jej znovu nainstalujte. Hlavní tělo je vyrobeno z materiálů WCB, SUS304 (CF8) nebo SUS316L (CF3M) za použití integrovaného odlévacího procesu, jehož výsledkem je bezešvý kryt a spolehlivá tlaková odolnost. Produkty Shenchi jsou vhodné pro filtraci nečistot v potrubích používaných v ropném, chemickém a vodárenském průmyslu.

Parametry produktu

Název produktu: Americký standardní přírubový filtr typu Y	Specifikace: (1/8"-4") DN6-DN100Specifikace: (1/8"-4") DN6-DN100
Jmenovitý tlak: PN16	Materiál těla: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Použitelná teplota: -20 ℃ ~ +150 ℃ (normální), až +350 ℃ (vysokoteplotní typ), až -196 ℃ (nízkoteplotní typ)
Vnitřní kovový materiál: WCB, SUS304 (CF8), SUS316L (CF3M)	Střední teplota: Vysoká teplota, nízká teplota, střední teplota, normální teplota
Způsob ovládání: Manuální	Těsnění: EPDM, PPL
Způsob připojení: Přírubové připojení	Použití: Voda, vzduch, plyn, olej, kapaliny atd.
Původ: Čína	Vzorek: Vzorky k dispozici

Klíčové body pro instalaci

Potvrzení směru, vyrovnání a utažení příruby a podpora a ochrana potrubí.

Při instalaci amerických standardních přírubových filtrů typu Y Shenchi věnujte pozornost třem klíčovým bodům: Nejprve potvrďte směr proudění. Šipka na těle ventilu by měla být zarovnána se směrem proudění média a filtrační síto by mělo být instalováno směrem dolů, aby se usnadnilo usazování nečistot. Zadruhé zajistěte vyrovnání a utažení příruby. Čela přírub by měla být rovnoběžná a soustředná, těsnění vystředěné a šrouby utahované diagonálně po krocích, aby se zabránilo deformaci pláště. Za třetí, zajistěte podporu potrubí a ochranu předfiltru. Filtr nesmí unést hmotnost potrubí; potrubí musí být před instalací propláchnuto, aby se odstranily velké částice. Shenchi poskytuje podrobné pokyny k instalaci, podporuje přizpůsobení ODM/OEM a velikost ok filtru lze upravit podle potřeby, aby byl zajištěn dlouhodobý stabilní provoz filtru.

Účinně filtrované látky

Standardní přírubové filtry typu Y Shenchi ASME primárně filtrují pevné suspendované látky v potrubích. To zahrnuje: svařovací strusku, železné piliny a zbytky rzi ze svařování potrubí; písek, zemina, konopná vlákna a zbytky tmelu, které zbyly ze stavby; částice, krystaly a sedimenty nesené samotným médiem; rez a úlomky okují ze stárnoucí a odlupující se vnitřní stěny potrubí; a kovové hobliny a jiné nečistoty v mazacím oleji. Přesnost filtrace je volitelná od 50 do 300 mesh, v závislosti na požadované čistotě média. Standardní přírubové filtry typu Y vyrobené v Číně jsou vyrobeny z materiálů WCB, SUS304 a SUS316L, které nabízejí odolnost proti korozi a přizpůsobivost různým médiím.

Látky nevhodné pro filtraci

Přírubové filtry typu Y Shenchi ASME B nejsou vhodné pro filtrování následujících látek: chemikálií rozpuštěných v médiu (jako jsou soli ve slaném nálevu, kyseliny a zásady v roztocích); emulze olej-voda; viskózní pasty nebo koloidy; vláknité měkké nečistoty (které mohou proniknout nebo obalit filtrační síto); a plynné nečistoty v plynných médiích. Pro tato média je třeba zvolit jiné typy filtrů. Při prodeji filtrů typu Y s přírubou ASME B společnost Shenchi u zákazníka potvrdí charakteristiky média, aby se zabránilo nesprávnému výběru. ASME B přírubové filtry typu Y s ceníky obsahují podrobné pokyny pro výběr.
